La soldadura es un arte que exige habilidad, conocimiento y experiencia en todos los aspectos. La posición de una soldadura es uno de los factores cruciales que afectan la resistencia y las perspectivas del producto final. Los soldadores emplean varias posiciones de soldadura para obtener la precisión deseada.
En esta publicación de blog, profundizaremos en los conceptos básicos de las posiciones de soldadura. También explorará la importancia de las posiciones de soldadura. Entonces, entremos en ello.
¿Por qué es importante la posición de soldadura?
La posición de soldadura se refiere a la orientación de las piezas soldadas con respecto a la posición del soldador. La posición de soldadura es imprescindible ya que afecta la calidad y la integridad estructural de la soldadura.
Durante la soldadura, el metal de aportación fluye hacia abajo bajo la influencia de la gravedad y penetra en la pieza de trabajo. Ignorar la posición de la soldadura puede provocar una penetración insuficiente y debilidad. juntas de soldadura. La posición correcta de soldadura garantiza que el metal fundido se deposite en el lugar correcto, creando un perfil de cordón perfecto y conduciendo a una fusión efectiva.
¡Póngase en contacto con nuestros especialistas ahora!
Cubrimos todas sus necesidades desde el diseño hasta la instalación.
Descripción general de las categorías de puestos de soldadura
La posición de soldadura es un factor importante para soldar piezas de trabajo. Para una soldadura eficiente, usted debe estar familiarizado con las categorías de posiciones de soldadura. Las siguientes son las dos categorías principales de posiciones de soldadura:
I. Posición de soldadura de la placa
La soldadura de placa es la posición de soldadura donde la soldadura se realiza en un superficie plana o casi plana. Incluye las siguientes cuatro posiciones de soldadura:
- Posición de soldadura plana
- Posición de soldadura horizontal
- Posición de soldadura vertical
- Posición de soldadura por encima de la cabeza
II. Posición de soldadura de tuberías
La soldadura de tuberías es la posición de soldadura donde la soldadura se realiza en un curva o una superficie cilíndrica. De acuerdo con la LinkedIn, la soldadura de tuberías se realiza en las siguientes cuatro posiciones de soldadura:
- Posición de soldadura laminada horizontal
- Posición de soldadura vertical
- Posición de soldadura fija horizontal
- Posición de soldadura inclinada
6 tipos de posiciones de soldadura
Los soldadores emplean varias posiciones de soldadura para soldar diversas superficies. Estas posiciones fortalecen las piezas soldadas y crean soldaduras perfectas.
Tenga en cuenta lo siguiente: F son las siglas de filete de soldadura G son las siglas de soldadura de ranura. Las siguientes son las seis posiciones de soldadura comúnmente utilizadas:

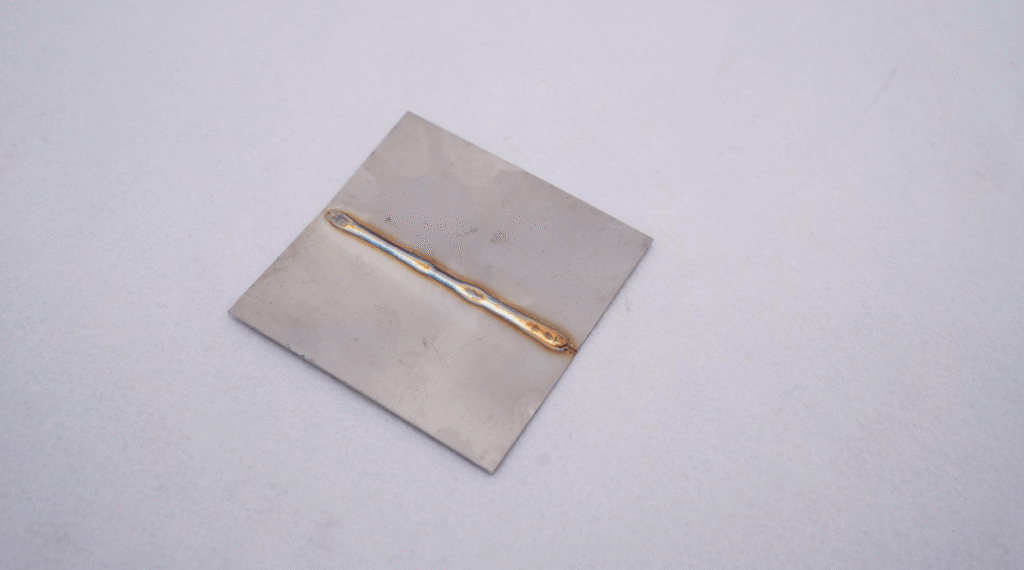

1. Posición plana 1F/1G
En un Posición plana, un soldador orienta la pieza de trabajo sobre un banco de trabajo o una superficie plana. 1F indica una posición de soldadura plana con una soldadura de relleno. Blanco, 1G representa la posición plana con una soldadura de ranura.
Fuente de imagen: https://www.millerwelds.com
Una posición de soldadura plana es la más conveniente, ya que no hay que preocuparse por el desplazamiento del baño de soldadura debido a la gravedad. El ángulo entre la punta del soplete y la superficie plana debe ser 45 grados. Además, es necesario mantener un movimiento constante y una orientación de la llama para garantizar la formación de una soldadura perfecta.
A medida que deposita el material de relleno, este se distribuye uniformemente sobre la superficie. Una posición plana también ofrece una mayor tasa de deposición que otras posiciones de soldadura, ya que la gravedad empuja el metal fundido caliente hacia abajo, llenando la junta.

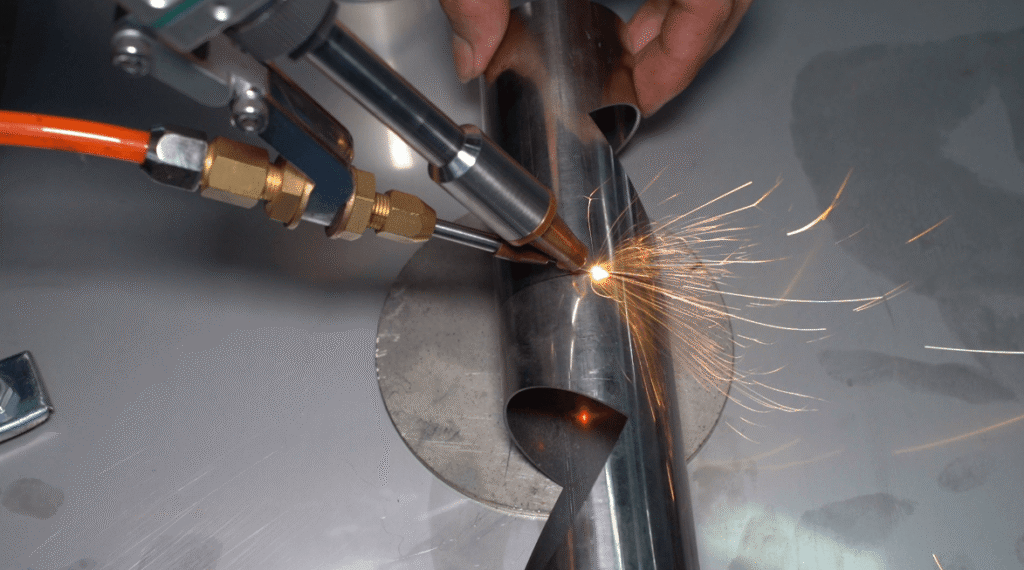

2. Posición horizontal 2F/2G
Si El eje de soldadura permanece horizontal., la posición de soldadura se conoce como horizontal. Durante la soldadura de filete 2F, el material soldado se deposita en la parte superior de las superficies verticales y horizontales. Sin embargo, en la soldadura de ranura 2G, la soldadura se realiza en el lado vertical. En esta posición, la soldadura se sitúa en el plano.
Fuente de imagen: https://www.millerwelds.com
Para crear una posición 2F, mantenga el soplete de soldadura a una Ángulo de grado 45. Por otro lado, si desea realizar una posición de soldadura 2G, su soplete debe estar perpendicular a la superficie de las piezas de trabajo.
2G es más desafiante que 2F ya que hay que depositar el metal fundido contra la gravedad. El metal fundido no debe estar demasiado caliente, ya que será difícil de manejar y provocará soldaduras débiles. Las soldaduras de ranura horizontal requieren más práctica que las soldaduras de filete, ya que el eje de soldadura está fuera de posición.
Hemos preparado un artículo por si quieres saber más sobre la diferencia entre soldadura plana y soldadura horizontal.
3. Posición vertical 3F/3G
En un posición vertical, La orientación de la soldadura es vertical.. En esta posición el material soldado y las piezas de trabajo se encuentran perpendiculares. Puedes realizar la soldadura verticalmente hacia arriba o hacia abajo. Para 3F, debe mantener el soplete de soldadura a Grado 45. Por otro lado, es necesario orientar el soplete de soldadura en 90 grados para 3G.
Fuente de imagen: https://www.millerwelds.com
Crear soldadura en posición vertical es un desafío ya que es necesario colocar el baño de soldadura contra la gravedad. Manipular metal fundido caliente es una tarea desalentadora. Puede emplear movimientos invertidos, en zigzag o triangulares para depositar el metal soldado de manera efectiva.
4. Posición aérea 4F/4G
En el posición de soldadura por encima de la cabeza, la soldadura se realiza en el superficie inferior de las piezas soldadas. El ángulo del soplete de soldadura es 45 grados tanto para 4F como para 4G. El metal fundido puede combarse fácilmente, lo que da como resultado cuentas con una corona más alta. Se realiza sobre piezas fijas que no pueden moverse. Es necesario depositar una pequeña cantidad de metal fundido para evitar coronas.
Fuente de imagen: https://www.millerwelds.com
Durante una posición de soldadura vertical, es necesario regular la llama para que el metal tenga tiempo suficiente para endurecerse. También puede emplear soldadura aérea con una posición de soldadura vertical. Sin embargo, debe tener cuidado ya que el metal fundido puede correr rápidamente hacia el frente de la soldadura.
5. Posición de soldadura 5G
La posición de soldadura 5G se emplea para piezas de trabajo cilíndricas o curvas que son horizontales y no se puede girar. Se utilizan dos técnicas para crear una posición de soldadura 5G. Uno se conoce como 5G cuesta arriba y el otro es 5G cuesta abajo.
Fuente de imagen: https://www.weldingandndt.com
En la posición cuesta arriba 5G, la soldadura comienza desde la posición superior y luego avanza hasta la posición horizontal. Al final, la posición de soldadura se vuelve plana. En el Posición cuesta abajo 5GInicialmente, la posición de soldadura es plana, luego se vuelve horizontal y finalmente sobre la cabeza.
6. Posición de soldadura 6G
Las Posición de soldadura 6G Es muy parecido a la posición 5G. Sin embargo, la superficie cilíndrica es inclinado a 45 grados. Implica tres posiciones, incluidas posiciones de soldadura plana, horizontal y aérea. Esta posición de soldadura también es un desafío ya que el metal fundido se mueve hacia abajo a medida que lo deposita.
¡Póngase en contacto con nuestros especialistas ahora!
Cubrimos todas sus necesidades desde el diseño hasta la instalación.
5 consejos para dominar las posiciones de soldadura
Los siguientes son algunos consejos para mejorar sus posiciones de soldadura:
- Según el Soldadura y soldador, necesitas hacerlo a fondo eliminar los escombros y la suciedad de la unión para asegurar la perfecta soldadura.
- Seleccione derecha técnica de soldadura y posición de soldadura para lograr soldaduras fuertes.
- Las elección del material de relleno También afecta a las posiciones de soldadura. Elija el relleno que funcione bien con una posición en particular.
- Mantenga la Ángulo recto entre el soplete y las piezas de trabajo.. Asegura la formación de una soldadura perfecta.
- Además, agregue el cantidad correcta de metal de soldadura depositado en la articulación. Demasiado metal de soldadura puede deteriorar la soldadura.
Preguntas Frecuentes
1. ¿Qué es el 5G en soldadura?
En la soldadura 5G, el soldador suelda el tubo colocado sobre una superficie recta. Esta soldadura emplea tres posiciones de soldadura, incluidas las posiciones plana, horizontal y aérea.
2. ¿Qué es la soldadura 1F 2F 3f 4F?
La letra "F" significa soldadura en ángulo y los números indican la posición de soldadura. 1F indica la posición de filete plano, 2F representa la posición de filete horizontal, 3F representa la posición de filete vertical y 4F representa la posición de filete superior.
3. ¿Cuál es el código de soldadura?
El código de soldadura se refiere al conjunto de principios y reglas que se aplican a un producto soldado en particular.
Conclusión
Las posiciones de soldadura son imprescindibles para crear estructuras fuertes y productos duraderos. Puede elegir la posición correcta para soldar su producto conociendo las distintas posiciones de soldadura. No olvide analizar sus piezas de trabajo antes de emplear una posición de soldadura.
Además, tenga en cuenta los metales fundidos calientes y cree un lugar de trabajo seguro para realizar soldaduras. Además, puede emplear soldadura láser para crear la soldadura de manera efectiva.
