Evite paradas y desperdicio de energía con los requisitos de ventilación adecuados para láseres de fibra.

Las cortadoras láser y los sistemas de escape son inseparables. Un sistema de escape de primera categoría no solo es vital para la seguridad del trabajador; también mejora la eficiencia de corte y prolonga la vida útil de la máquina.

Sin embargo, muchos dueños de negocios se enfrentan a creando una configuración de escape eficazPara ayudar, hemos recopilado un Guía completa sobre láser sistemas de escape de cortadoras. ¡Vamos a sumergirnos!

¿Qué es un sistema de escape de cortadora láser?

Cortadoras láser son máquinas versátiles que puede realizar corte, grabado y marcado procesos. Sin embargo, ellos producen humos tóxicos, humo y partículas. como subproducto debido a la combustión del material. Sistemas de escape de cortadoras láser extraer y expulsar estos humos tóxicos de forma responsable., manteniendo la seguridad de los trabajadores y del medio ambiente.

El humo y los vapores resultantes durante el proceso también pueden dañar el componentes de la máquina láser, específicamente el lente óptica, Dando como resultado Mantenimiento frecuente y mayor tiempo de inactividad.

Los sistemas de escape de las cortadoras láser son de varios tipos y requieren algunas consideraciones por parte del usuario antes de instalarlos, lo cual analizaremos en detalle en las siguientes secciones.

¿Por qué los sistemas de escape se venden por separado?

Los sistemas de escape se venden por separado. de máquinas de corte láser porque No existe una solución que sirva para todos.Algunas máquinas vienen con accesorios básicos de escape, pero Es mejor que configures uno propio..

Cada operación produce diferentescontiene diversos tipos de gases tóxicos y requiere soluciones personalizadas. A continuación se presentan las factores básicos que deciden el tipo de solución de escape láser necesaria.

• Tipos de material procesado, por ejemplo, madera, acrílicos, vidrio o aluminio.
• Tipo de máquinas de corte por láser, p.ej, Láser de fibra o láser de CO2.
• Diferentes intensidades de corte producen diferentes volúmenes de humos tóxicos.
• Cumplimiento de seguridad con los códigos operativos de su área
• Restricciones presupuestarias y operativas.

Muchos propietarios creen erróneamente que el sistema de escape de las cortadoras láser de alta potencia se vende intencionalmente "por separado". En realidad, Los modelos de Baison de más de 10 kW ya vienen de serie con un sistema de extracción compartimentado controlado por persianas internas. que expulsa gases precisamente donde se mueve el cabezal de corte.

La razón por la que los ventiladores externos y los sistemas de filtración se mantienen opcionales es que el volumen de humos generados al cortar acero al carbono grueso en comparación con acero inoxidable delgado varía en docenas de vecesUna configuración estándar fija podría fácilmente conducir a succión insuficiente o energía desperdiciada.

By Soluciones personalizadas para tuberías de gran diámetro y filtración industrial En función de las necesidades reales, puedes hacerlo al instante. eliminar los humos para proteger la óptica principal, significativamente Reducir las facturas de electricidad, y Superar sin esfuerzo las auditorías medioambientales—garantizar líneas de producción estables y de alto rendimiento

¿Por qué los sistemas de escape son esenciales para el proceso de corte por láser?

Un sistema de escape es Imprescindible para cualquier máquina de grabado o corte láser.; sin ello, la operación puede ser una un grave riesgo para la salud de los trabajadores y de la propia máquina.. Aquí están los parámetros clave que impulsan la necesidad para sistemas de escape eficaces.

I. Efectos sobre la salud humana

Es una obviedad que los vapores producidos durante el corte por láser son peligrosos. Eso sí, no tiene nada que ver con el rayo láser en sí sino con el vaporización de material que causa humo tóxico.

Puede causar problemas respiratorios, efectos adversos en los órganos internosy, en los peores casos, puede ser fatal.

Las cortadoras láser de escritorio más pequeñas son seguras y clasificado como tipos de láser clase 1. Las cortadoras láser más grandes, de 50 W o más, requieren una ventilación adecuada. y se clasifican como tipos de clase 3 y clase 4, que describen el nivel de peligro. Estos sistemas No debe funcionar sin un sistema de ventilación adecuado..

Muchos propietarios de talleres pasan por alto los requisitos de ventilación de las cortadoras láser, solo para lamentarlo cuando... se enfrentan a multas por inseguridad o cierres forzosos debido a emisiones deficientes. Cortando chapas galvanizadas o acero al carbono genera altas concentraciones de óxido de zinc, polvo de plomo y monóxido de carbono, lo que puede desencadenar fácilmente una intoxicación crónica por metales en los trabajadores. Además, cortar accidentalmente PVC o ciertos plásticos libera gases tóxicos como Cloruro de hidrógeno y benceno, carcinógenosSus concentraciones a menudo superar la concentración máxima permitida (MAC≤7.5 mg/m³ para HCl) definido por las normas nacionales de salud ocupacional (GBZ 2.1-2019) por varias veces.

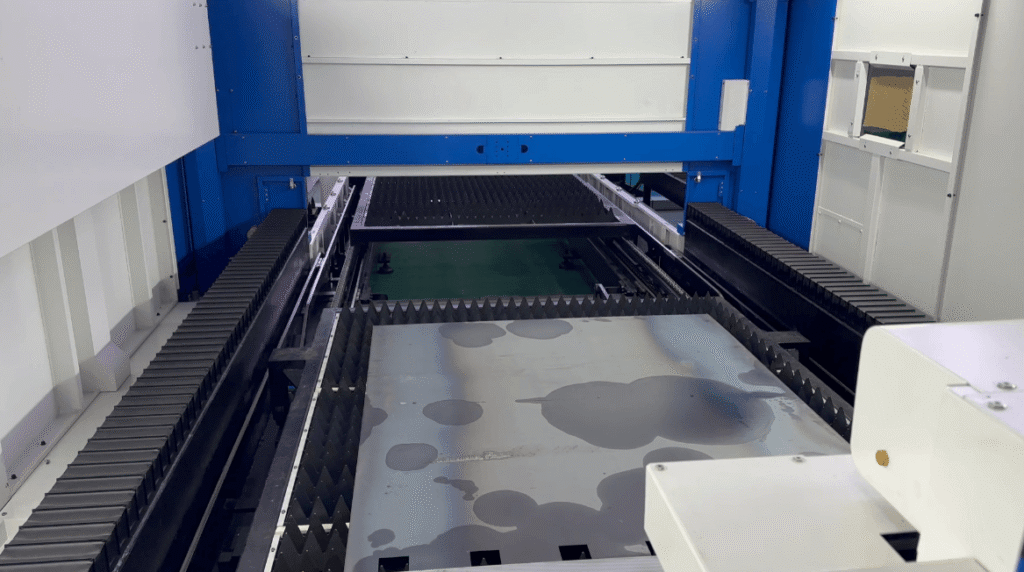

Para contrarrestar esto, Baison implementa una “Cerrado completo con sellado hermético según la norma europea + extracción compartimentada de alta presión negativa” solución. Este sistema reduce directamente las sustancias peligrosas en el puesto de trabajo a muy por debajo de los límites de seguridad nacionalesNo solo aprovecha los datos industriales del mundo real para ayudar a las empresas. Evite fuertes sanciones por incumplimiento de las normas de seguridad y supere sin esfuerzo las auditorías medioambientales., pero también sirve como barrera protectora comercial que garantiza a largo plazo, Operación de alto rendimiento de líneas de producción de más de 10 kW bajo estricto cumplimiento de las normas de seguridad.

II. Seguridad del trabajador

Personas que trabajan en el sector del corte por láser. Deben seguir ciertos protocolos para garantizar la seguridad de sus empleados.. Todos deben seguir los protocolos de seguridad., ya sea un Empresa de corte láser de tamaño mediano que opera desde un garaje.

Las normas también definen los protocolos de expulsión. contaminantes al medio ambiente. En casos extremos, el humo debe ser pretratado antes de ser liberado al aire.

Aquí está la lista de organizaciones que monitorean y desarrollan protocolos para operaciones seguras de corte por láser.

• Administración de Seguridad y Salud (OSHA) Normas (EE. UU.)
• Regulaciones de la Agencia de Protección Ambiental (EPA) (EE. UU.)
• Estándares nacionales de emisión de contaminantes atmosféricos peligrosos (NESHAP) (EE. UU.)
• Normas de emisiones de la Unión Europea (Europa)
• Salud y seguridad en el trabajo etc. Ley de 1974 (Reino Unido)
• Control de Sustancias Peligrosas para la Salud (COSHH) (Reino Unido)

Dependiendo de su ubicación, regulaciones locales o regionales adicionales específicas para la calidad del aire, emisión,, y es posible que sea necesario seguir la seguridad en el lugar de trabajo.

Los departamentos nacionales de seguridad y protección ambiental imponen indicadores estrictos para las emisiones fugitivas del corte por láser, con Las concentraciones de partículas metálicas en el lugar de trabajo se controlan estrictamente por debajo del estándar más alto de la industria de 5 mg/m³.Entre la clientela real de Baison, muchas plantas procesadoras han recibido avisos de rectificación o Se enfrentaron a fuertes multas y cierres forzosos debido a infracciones en materia de eliminación de humos y emisiones fugitivas..

de baison Fuselaje protector totalmente cerrado que cumple con los estándares europeos., junto con un sistema de filtración de polvo de alta especificación, eleva Eficiencia de filtración de polvo superior al 99.97%.Este diseño riguroso y conforme no solo permite a las empresas Superar sin esfuerzo las evaluaciones ambientales durante inspecciones sorpresa, pero también sirve como barrera protectora comercial eso asegura Operaciones ininterrumpidas, seguras y de alto rendimiento para líneas de producción de alta potencia de más de 10 kW..

III. Seguridad de la máquina láser

Las máquinas de corte por láser también se ven afectadas por humo residualAdemás, sin un sistema de escape adecuado, las máquinas pueden dañarse, lo que ocasiona pérdidas económicas.

Tipos de sistema de escape láser

Los dos tipos principales de sistemas de escape para cortadoras láser son los siguientes.

1. Escape por conducto o ventilación

La forma más sencilla, económica y eficaz Para extraer los humos peligrosos es mediante el uso de conductos de metal o PVC para dirigir los humos fuera del área a través de una ventana o un respiradero. Por lo general, un sistema de ventilador de extracción en línea expulsa los humos fuera de la zona de trabajo y los expulsa al exterior.

Los sistemas más pequeños suelen ser fáciles. Sin embargo, los sistemas de escape de mediana y gran escala requieren un poco de diseño estructural.

2. Extractor de humos

El extractor de humos funciona como una aspiradora. en el sentido de que aspira todos los humos, aerosoles y partículas peligrosas de la cortadora láser y los hace pasar a través de una serie de filtros como los filtros de polipropileno, Aire particulado de alta eficiencia filtros (HEPA), y filtros de carbón activado para eliminar todos los elementos nocivos de los gases expulsados.

Después de limpiar los gases peligrosos y las partículas en el aire, simplemente libera el aire nuevamente al interior, lo que hace que trabajar en el entorno sea perfectamente seguro. Aunque el extractor de humos está Práctico y ecológico, Se tiene un costo más elevado.

¿Cómo se configura el sistema de escape de una cortadora láser?

Aquí encontrará la guía paso a paso para diseñar un sistema de escape que funcione para su máquina de corte por láser.

I. Sistema de escape de corte láser de bricolaje

Vamos a presentarlo de manera integral en 3 pasos.

Paso 1: determine el flujo de aire y la presión necesarios

Necesitas el flujo de aire correcto y presión estática en tu ventilación para apoyar escape ininterrumpido y eficaz. Normalmente, un Mesa de corte láser de 12" x 24" requiere al menos 500 pies cúbicos por minuto (CFM) de flujo de aire y 1.49 kPa o 6 pulgadas de presión estática de agua.

Esta es la presión estática mínima que se necesitará asegurar que las partículas No se atascan en la mesa láser ni en el conducto y son expulsados ​​eficazmente al aire.

Dependiendo del tamaño de la mesa y del puerto de escape, estas especificaciones pueden aumentar o disminuir. Puede encontrarlo fácilmente en la descripción del producto de los ventiladores en línea cuando lo compra en una tienda.

Para Especificaciones de Baison 3015 o 4020 para máquinas de corte por láser de fibra de 10 kW a 20 kW., aunque una estructura de extracción compartimentada controlada por obturador viene de serie, el humo y el polvo extremadamente densos del procesamiento de alta potencia normalmente requieren una Ventilador centrífugo industrial externo de alta resistencia o colector de polvo todo en uno con una potencia de 3 kW a 5.5 kW o más..

Los indicadores de experiencia en selección profesional son los siguientes: los recomendados El volumen de aire no debe ser inferior a 4000 – 6000 m³/h., y La presión estática (presión del viento) debe alcanzar 2.5 – 3.5 kPa o más.. Si el volumen de aire y la presión estática son insuficientes, no solo no se pueden aspirar instantáneamente los humos y el polvo metálicos, sino que Contamina y ensucia fácilmente las costosas lentes de protección láser.—pero el polvo también es muy propenso a asentarse y acumularse en tuberías largas, al no cumplir con la evaluación de impacto ambiental ni con las normas de seguridad de los talleres industriales.

Paso 2: seleccione el tipo correcto de conducto

Para talleres de pequeña a mediana escala, Los conductos o tubos de PVC con anillos metálicos funcionan bien.Son lo suficientemente resistentes como para soportar la presión del vacío.

Sin embargo, Los conductos metálicos son más adecuados para talleres con cortadoras láser más grandes y mayores cargas de trabajo.. Ellos son también fácil de poner en tierra ya que las partículas en el escape pueden acumular una carga estática, que pueden reaccionar y provocar incendios y, en el peor de los casos, explosiones.. Generalmente, se utilizan conductos de 4 o 6 pulgadas de diámetro.

Mantenga los conductos lo más rectos posible. Porque incluso unas pocas curvas (codos) pueden reducir significativamente la presión del aire debido a la fricción.

Cuando las máquinas de corte por láser de fibra de grado industrial procesan acero al carbono aceitoso o aleaciones de aluminio, la fricción entre la escoria a alta temperatura y el polvo a alta velocidad puede Pueden provocar fácilmente incendios electrostáticos o incluso explosiones de polvo de aluminio.. Por lo tanto, el Baison prohíbe estrictamente el uso de tuberías de PVC durante la instalación.; en lugar, Se debe utilizar un conducto espiral galvanizado con un diámetro de 300–400 mm y un espesor de pared de 0.8–1.2 mm..

Para eliminar completamente estos peligros, Todas las juntas de brida a lo largo de la tubería deben estar unidas mediante cables con núcleo de cobre.y todo el sistema debe ser conectado a una red de puesta a tierra principal independiente para descargar instantáneamente la electricidad estática. Al mismo tiempo, se deben minimizar los codos en las tuberías para evitar la acumulación de polvo y una El parachispas debe instalarse antes del ventilador. para interceptar las chispas voladoras, asegurando que el sistema cumpla con los requisitos. normas de seguridad industrial y medioambientales a prueba de explosiones de talleres de alto nivel directamente desde la fuente.

Paso 3: Seleccionar el ventilador en línea y la salida adecuada

Estos son importantes para el uso seguro del sistema de escape.

1) Selección del ventilador en línea

En caso de duda sobre qué tamaño de ventilador en línea debe elegir, siempre busca uno mas grande. Por ejemplo, si su requerimiento es de 500 CFM, es Es mejor instalar un ventilador de 660 CFM y ½ caballo de fuerza para tener en cuenta la fricción..

Además, asegúrese de que el ventilador No produce demasiado ruido ni vibraciones., ya que puede perturbar el ambiente de trabajo.

2) Seleccionar la salida adecuada

1. Coloque el ventilador lo más cerca posible de la salida para que los contaminantes no se liberen al medio ambiente en caso de una fuga imprevista.
2. Para una salida, simplemente puede colocar el conducto de escape fuera de la ventana o puerta, pero no es factible en invierno o puede dar acceso no deseado a la vida silvestre. Puede instalar una ventilación de secadora adecuada y conecte su sistema de escape láser a él. Asegúrese de que tenga un detectar para disuadir a animales e insectos de entrar en el conducto.
3. Utilice masillas o selladores adecuados para costuras seguras de conductos metálicos. En algunos casos, una cinta de aluminio especial también funciona mejor para evitar fugas.
4. Como una regla de oro, La cantidad de aire de escape eliminado debe complementarse con un volumen igual de aire fresco introducido en el área de trabajo., también llamado “Aire de maquillaje”. De lo contrario, se creará una situación de vacío que provocará náuseas y aturdimiento. También reduce drásticamente la eficiencia del sistema de escape, ya que no logra mover los humos en condiciones de vacío.
5. En la mayoría de los casos, abrir una puerta o ventana será suficiente, mientras que en operaciones de corte por láser más pesadas, un soplador adecuado es necesario para complementar el extractor de aire.
6. Para talleres más grandes y entornos industriales, recomendamos encarecidamente Consultar a expertos en climatización. para garantizar un diseño adecuado del sistema de ventilación y escape.

II. Extractor de humos de corte láser

Los extractores de humos láser son más fáciles de instalar. La configuración inicial requiere algo de tiempo, que incluye la instalación de todos los filtros, la conexión de todos los dispositivos y la configuración de todos los componentes. Una vez configurado, está listo para funcionar. Sin embargo, debe supervisar su rendimiento periódicamente y Reemplace los filtros viejos a tiempo. para evitar contratiempos.

Consideraciones al elegir un sistema de escape para cortadora láser

Necesita considere algunas cosas para un sistema de escape de corte láser duradero y libre de mantenimiento.

1. Longitud total y curvaturas del conducto

Mantenga los conductos de airelo más recto posible. Los codos y las flexiones frecuentes reducen drásticamente el flujo de aire, tanto que un par de codos de 90 grados pueden reducir el volumen de flujo de aire equivalente a 12 pies de tubería recta. Así que mantenga el número de curvas en un mínimo absoluto.

2. Efecto ambiental

Coloque las rejillas de ventilación lejos del espacio de trabajo. para evitar que el aire expulsado vuelva a entrar al taller. Considere extender el respiradero de escape en el techo 2 ′ o 3 ′ para mayor seguridad y eficacia. Además, la ventilación no debe estar cerca de la piso superior del edificio.

Asegúrese de que los materiales que está utilizando no produzcan humos peligrosos que se debe evitar que entre al aire. Si es así, consulte las pautas ambientales de su estado para obtener orientación.

3. Carga de trabajo y presupuesto

Muchas personas se apresuran a comprar costosos extractores de humos. sin tener en cuenta sus gastos de mantenimiento. Priorizar una Informe de viabilidad financiera antes de invertir en un costoso sistema de escape.

El Los sistemas de ventilación y extracción de conductos son la opción preferida. si el La carga de trabajo es mayor y el presupuesto es una preocupación..

Mantenimiento y resolución de problemas

Para que el sistema de escape de la cortadora láser funcione sin problemas, debe estar atento a lo siguiente.

1. Mantenimiento del ventilador de escape

El sistema de escape en línea y los conductos acumulan polvo y residuos de material con el tiempo y... comienzan a tener un rendimiento deficiente. En indicador claro para un ventilador que funciona y un conducto obstruido es que necesitaría mantenimiento frecuente de lente de corte por láser. Entonces, recomendamos comprobaciones periódicas de mantenimiento para garantizar que todo esté en su punto.

2. Verifique si hay fugas

Si detectar humos dentro del área de trabajo, incluso con el sistema de escape, entonces podría haber un fuga en el conducto de escapeLos conductos metálicos suelen fugas en las juntas, que puede detectarse examinando dicha zona. Reaplicar sellador o cinta metálica

Para revisar las tuberías flexibles, inspecciónelas visualmente en busca de signos físicos de fugas. Si sospecha que hay pequeños orificios, desconecte la tubería del escape y Ilumina con una linterna un extremo.Apague las luces de la habitación; Cualquier rayo de luz que escape revelará una fuga. en el conducto.

Para un conducto espiral metálico rígido que se extiende a lo largo de más de una docena de metros y cuelga a gran altura en un taller, el método tradicional de “iluminar con una linterna a través de una manguera flexible” resulta completamente impráctico. El equipo de posventa de Baison y las grandes plantas industriales suelen adoptar un método profesional de resolución de problemas: “Preste atención a las anomalías, busque manchas de aceite y mida la presión negativa”..

Cuando el sistema funciona bajo una carga de presión negativa pesada, las fugas de aire emitirán una Silbido penetrante y sibilanteAdemás, debido a que se están cortando placas aceitosas, cualquier pequeño punto de fuga de escape será Inevitablemente se forman manchas de aceite negro visibles o acumulación de polvo. en pocas semanas debido a la condensación de polvo fino. Además, un manómetro de presión diferencial se utiliza para medir la presión estática de la tubería; un caída de presión anormal indica la presencia de una fuga de aire.

Una vez localizado el punto de fuga, el sistema debe apagarse para que Sellador de silicona industrial de alta temperatura se puede aplicar a las articulaciones, o cinta de papel de aluminio de alta resistencia Se puede envolver en varias capas para asegurarlo. Esto garantiza presión negativa suficiente dentro del sistema y garantías Sistema de extracción de humos de alta eficiencia para líneas de producción de más de 10 kW..

3. Reemplazar filtros

Reemplace los filtros con regularidad. en su extractor de humos. Los filtros defectuosos pueden provocar humos tóxicos que se filtran en tu espacio de trabajolo que dificulta el trabajo.

Invierta en un extractor de humos láser que tenga filtros en capas y fácilmente desmontablesDe esta forma, si es necesario cambiar un tipo de filtro, podrá Reemplácelo sin molestar a los demás.. Dicha configuración será reducir significativamente los esfuerzos de mantenimiento a largo plazo

Preguntas Frecuentes

1. ¿Es obligatorio un sistema de escape personalizado para una cortadora láser de más de 10 kW?

Sí. Los modelos Baison de 10 kW o más cuentan con extracción interna por zonas de serie.pero cortar placas gruesas en lugar de delgadas genera volúmenes de humo muy diferentesLos ventiladores fijos estándar causan succión débil o desperdicio de energía; Se requieren ventiladores y filtros externos personalizados para cumplir con la normativa medioambiental..

2. ¿Qué volumen de aire y presión estática necesitan los láseres de fibra industriales?

Para Máquinas de 10 kW o más (tamaño 3015/4020), los ventiladores externos deben ser De 3 kW a 5.5 kW+. Los puntos de referencia técnicos requieren un volumen de aire ≥4,000–6,000 m³/h y presión estática ≥2.5–3.5 kPa a Previene la contaminación de las lentes y la acumulación de polvo..

3. ¿Cuáles son los riesgos de utilizar materiales inadecuados para los conductos y de una mala conexión a tierra?

Cortar acero o aluminio aceitoso crea fricción del polvo a alta velocidad, con riesgo de incendios estáticos o explosiones.Baison Prohíbe estrictamente el uso de tuberías de PVC., mandatario Conductos espirales galvanizados de 300–400 mm con conexión a tierra completa. para eliminar los riesgos de incendio.

4. ¿Cómo se comprueban las fugas de aire en los conductos metálicos de techos altos?

Utilice el Método de “escuchar, observar y medir”. Las fugas emiten una silbido agudoy se forman vapores aceitosos Acumulación visible de polvo negro en los puntos de fuga en cuestión de semanas.. Si un El manómetro de presión diferencial muestra una caída, séllalo con cinta de silicona o aluminio de alta temperatura.

5. ¿Qué normas de emisiones debe cumplir un taller de corte por láser?

Las emisiones de partículas metálicas en el lugar de trabajo son estrictamente limitado por debajo de 5 mg/m³Baison's “Máquina cerrada + filtración por presión negativa” Logra 99.97% de eficiencia, ayudando a las plantas superar las auditorías ambientales y evitar multas por cierre

Conclusión

Ahora, equipado con los sistemas de escape y la configuración básicos de las cortadoras láser, puede crea tu sistema personalizado Para grabadoras o cortadoras láser. Recuerde, perfeccione un sistema de escape para su operación de corte láser. Puede requerir varios intentos., así que concéntrese en el consideraciones que discutimos.
