Las máquinas dobladoras son parte integral de la industria manufacturera y están disponibles en varios tipos y tamaños. Con una clasificación adicional basada en características, características y aplicaciones, seleccionar la herramienta adecuada para su negocio puede resultar abrumador.
Para ayudarle en su proceso de toma de decisiones, exploraremos Seis tipos principales de máquinas dobladoras y sus aplicaciones. en la fabricación moderna. ¡Vamos a ello!
¿Qué es una máquina dobladora?
Máquinas dobladoras Son herramientas industriales utilizadas para dar forma a piezas metálicas en diferentes ángulosEstas máquinas aplican presión de manera uniforme, reduciendo el riesgo de fatiga y rotura del metal durante el proceso de doblado. Son compatible con numerosos materiales como el acero, el cobre, el aluminio e incluso materiales resistentes como el titanio.
El arte de doblar, un técnica esencial en la fabricación, se ha practicado desde el primeras edades de los metalesDesde dar forma a herramientas básicas hasta elaborar intrincadas obras de metal, el doblado ha permanecido como una técnica fundamental. habilidad fundamental a lo largo de la historia. Incluso ahora, las máquinas dobladoras de metal tienen una gran demanda en todo el mundo. industrias aeroespacial, de la construcción y automotriz.
De acuerdo con FMI, se espera que las ventas de máquinas dobladoras de chapa metálica crecerá a 1,344.60 millones de dólares en 2034, frente a la valoración actual de 1,020.1 millones de dólares en 2024.
Aparte de las grandes industrias, las máquinas dobladoras son se usa en todas partes, desde mobiliario hospitalario hasta mobiliario para barcos y piscinas, señales de tráfico y carteles, mobiliario de baño, grifos y llaves de baño, hasta cochecitos y sillas de paseo.
Ventajas de las máquinas dobladoras
Ahora, profundicemos en las ventajas de las máquinas curvadoras:
- Precisión: Las máquinas dobladoras ofrecen control preciso sobre ángulos y dimensiones, garantizando resultados precisos y consistentes.
- Eficiencia: Permiten la producción rápida de piezas dobladas, reduciendo el tiempo y los costos de fabricación.
- Versatilidad: Las máquinas dobladoras pueden Manejar una amplia gama de materiales y grosores., lo que las hace adecuadas para diversas industrias y aplicaciones.
- Automatización : Muchas máquinas dobladoras presentan funciones automatizadas, reduciendo la necesidad de mano de obra y mejorando la productividad.
¿Cuántos tipos de máquinas dobladoras existen?
Generalmente, las máquinas dobladoras se clasifican en seis tipos principales, como se indica a continuación. Sin embargo, también se pueden clasificar más según características, funcionalidades o aplicaciones específicas.
Por ejemplo, hay máquinas dobladoras de alambre Especializado en manipulación de cables. Discutiremos cada tipo en detalle en una sección posterior.
- Dobladora de chapa
- Máquina dobladora de tubos y placas
- Presione la máquina del freno
- Máquinas laminadoras de placas
- Dobladora Mecánica
- Dobladora Hidráulica
¿Listo para conseguir sus propias máquinas dobladoras?
¡Impulse sus operaciones con la tecnología avanzada y personalizada de Baison Laser!
Tipos y aplicaciones de máquinas dobladoras
Existen diferentes tipos de máquinas dobladoras que se adaptan a diversas formas metálicas, tales como tuberías pequeñas, tubos grandes, barras de refuerzo, placas de metal gruesas o chapa metálica normal, que abarca una amplia variedad de aplicaciones.
Cada máquina dobladora cumple funciones particulares que involucra diversos procesos de fabricación de metales. A continuación, se presenta una breve descripción general de cómo funcionan las máquinas dobladoras en la industria moderna.
1. Máquina dobladora de chapa metálica
Máquinas dobladoras de chapa están diseñados específicamente para doblar láminas de metal de varios espesores en formas intrincadasEntre las tareas habituales se incluyen doblar, curvar y plegar placas de metal en diferentes ángulos.
En la industria manufacturera, las máquinas dobladoras de chapa metálica son comúnmente emparejado con metal máquinas de corteLas láminas de metal recién cortadas se moldean a continuación. en diseños 3D, lo que resulta en un flujo de trabajo más fluido.
También se utiliza una máquina dobladora de placas de acero para el “Heming” proceso, que Refuerza los bordes metálicos y elimina las rebabas.Se aplica principalmente en la industria del envasado de alimentos.
No todas las máquinas dobladoras de chapa metálica son iguales. Aquí hay una clasificación adicional de máquinas basadas en técnicas de doblado. Cada una tiene características únicas y excelentes en determinadas aplicaciones.
- Proceso de la máquina dobladora de rollos
- Proceso de conformación de dos troqueles
- Proceso de rebordeado de un solo troquel
- Puñetazo y Las inscripciones siguen abiertas, Proceso de doblado
Dependiendo de la naturaleza del negocio, el fabricante puede elegir el más relevante.
Aplicaciones
- Fabricación de cajas electrónicas
- Paneles de carrocería para automóviles
- Dobladillo metálico
- Tuberías y soportes HVAC
Parámetros de operación
Aunque las máquinas dobladoras de chapa metálica varían de un fabricante a otro, generalmente, operar sobre estos parámetros.
- Rango de espesor de la hoja – 0.08 a 0.24 pulgadas
- Longitud máxima de la hoja: depende del tamaño de la máquina
- Ancho máximo de hoja: depende del tamaño de la máquina
2. Máquina dobladora de tubos
Dobladoras de tubos puede doblar cualquier tipo de tubería, tubo, varilla o canal de metal cilíndrico o rectangular en la forma deseadaLo hacen de tal manera que el diámetro o las dimensiones internas de la tubería permanecen constantes a lo largo de toda su longitud.
Sin embargo, aún existe riesgo de colapso y aplastamiento debido a fuerza de compresión excesiva en el interior. Las máquinas de alta calidad están diseñadas para tener en cuenta este riesgo.
Dobladoras de tubos no son de una sola talla Se adaptan a todos los casos, por lo que se clasifican además en cuatro tipos diferentes según sus aplicaciones y características.
a. Dobladora de rodillos
Produce curvas más consistentes y sólidas con la ayuda de tres rodillos dispuestos en forma de pirámide. Ideal para: circular afilado curvas y materiales más gruesos.
b. Dobladora de ariete
Utilice una fuerza de compresión alta del ariete hacia el punto focal, doblando las tuberías en mucho ángulos más agudos.
C. Dobladora por compresión
Utiliza dos pistones de presión laterales para mantener la tubería unida y comprimirla contra una matriz de doblado circular. La mayoría Adecuado para doblar tuberías de gran diámetro..
d. Dobladora rotativa
De forma similar al doblado por compresión, el rotatorio sujeta el tubo de metal y la palanca lo tira a lo largo de una matriz estática, curvándolo en el proceso. La mayoría Adecuado para tuberías y tubos de diámetro pequeño..
Aplicaciones
- Mobiliario y Arquitectura
- Fabricación de pasamanos
- Tubería de climatización
- Plomería y accesorios de tuberías
- Tubos de escape
Parámetros de operación
No importa el tipo, las máquinas dobladoras de tubos funcionar aproximadamente los siguientes parámetros.
- Rango de diámetro exterior – 0.5 pulgadas a 72 pulgadas
- Radio de curvatura - 1.5D – 20D (D=Diámetro)
- Ángulo máximo de flexión – 270°
- Grosor MÁXIMO de la pared – 5 pulgadas

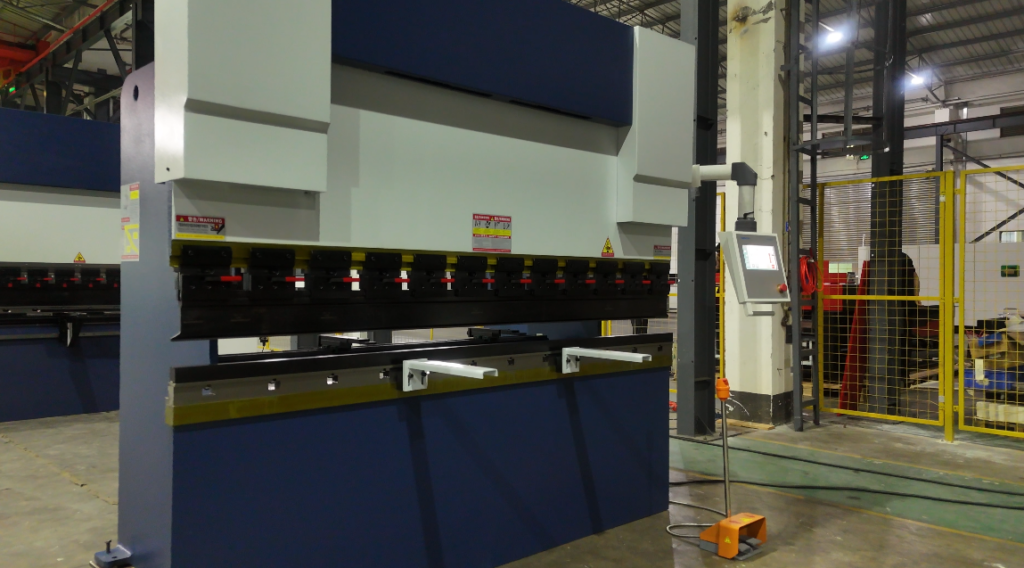

3. Prensa plegadora
Máquinas plegadoras doblar placas y láminas metálicas industriales pero difieren en el proceso en comparación con las dobladoras de chapa tradicionales mencionadas anteriormente. Estas máquinas tienen componentes de punzonado y matriz con potentes frenos que impiden que el punzón llegue hasta el troquel que se encuentra debajo. Tal mecanismo ayuda en creando formas y diseños más complejos.
Un sistema de control numérico computarizado altamente avanzado gestiona la magnitud de la fuerza descendente y el punto de frenado. lo que da como resultado una amplia gama de ángulos, formas y acabados..
La increíble fuerza descendente debe ser contrarrestada con una Sistema de frenado igualmente potente. Por eso, estas máquinas se clasifican además según su tecnología de frenado.
- Frenos con tope de tuerca
- Syncro Frenos
- Frenos hidráulicos
- Frenos electricos
- Frenos eléctricos híbridos
Aplicaciones
- Maquinaria pesada
- Construcción
- Automóvil
- Construcción naval
- Petróleo y Gas
Parámetros de operación
- Rango de espesor de la hoja – 0.24 a 0.80 pulgadas
- Longitud máxima de la hoja: depende del tipo de máquina
- Ancho máximo de hoja: depende del tamaño de la máquina
¿Listo para conseguir sus propias máquinas dobladoras?
¡Impulse sus operaciones con la tecnología avanzada y personalizada de Baison Laser!
4. Máquina laminadora de placas
El máquina laminadora de placas es una máquina dobladora de chapa metálica industrial pesada que puede doblar placas metálicas gruesas. A diferencia de la prensa plegadora y la dobladora de chapa metálica, su capacidad para manipular piezas de trabajo grandes es su característica definitoria.
Los rodillos de la placa son completamente automatico or semiautomático, y cualquier máquina estándar puede manejar hasta Placas de 3 pulgadas (76 mm) de espesor. Sin embargo, con laminado en caliente, pueden doblarse inclusoPlacas de 4 pulgadas (102 mm) de espesor.
Utiliza tres sistemas de rodillos dispuestas en la familiar forma de pirámide, con la top uno que proporciona el fuerza principal mientras que el parte inferior dos proporcionan reacciones adversas.
La diferencia radica en el sistema motor potente que hace funcionar los rodillos, lo que posibilita una fabricación de alta resistencia. Sin embargo, el proceso es Más lento y requiere varias pasadas para lograr el ángulo deseado.
Aplicaciones
- Petroquímica y Petróleo y Gas – Tanques de Contención
- Aeroespacial y aviación: exterior del cohete
- Automoción y transporte
- Equipo de minería
- Tubería submarina
Parámetros de operación
- Longitud de la pieza de trabajo – 12 pies. 144 pulgadas.
- Ancho de la pieza de trabajo: según la longitud del rodillo
- Espesor de la pieza de trabajo – 3 pulgadas (Laminado en frío) o 4 pulgadas (laminado en caliente)
- Diámetro máximo de rodamiento – 12 pies.
5. Dobladora mecánica
La máquina dobladora mecánica es una herramienta industrial tradicional que se basa en motores, ruedas, poleas, palancas y engranajes para doblar piezas de trabajo metálicas, como opuesto a los sistemas neumáticos, hidráulicos o eléctricosEn el mercado se encuentran disponibles máquinas de funcionamiento automático y manual. dominan las pequeñas y medianas empresas.
Aunque es mecánico, aún proporciona curvaturas exactas y precisas de láminas, tuberías y tubos de metal. Hoy en día, se utilizan principalmente para trabajos que son más complejo o requiere más atención al detalle.
Aplicaciones
- Construcción
- Automóvil
- Plomería
- Conductos de climatización
- Recintos electrónicos
6. Máquina dobladora hidráulica CNC
Una máquina hidráulica CNC es una Herramienta de doblado industrial versátil que tiene muchas ventajas sobre otras máquinas dobladoras que hemos comentado anteriormente. Gracias a la potencia de la hidráulica, esta máquina dobladora CNC puedetransmitir una fuerza exponencialmente mayor a la pieza de trabajo.
La mayor potencia de actuación hidráulica es guiados por sistemas CNC, lo que hace que las operaciones sean seguras y precisas. También se utilizan máquinas dobladoras hidráulicas manuales. disponible en el mercadoSin embargo, requieren más mano de obra.
Aplicaciones
- Automoción y Ferrocarriles
- Industria aeroespacial:
- Minería y Equipo Pesado
- Construcción naval e industria marina
- Construcción y Arquitectura
Los productos de máquinas dobladoras de Baison Laser se dividen principalmente en cuatro tipos de tecnología central, que abarcan: todos los escenarios desde el procesamiento preliminar para la fabricación de alta precisión:
La máquina dobladora de ejes de torsión adopta una estructura mecánica síncrona, que es lBajo costo y altamente duraderoEl ángulo de flexión se controla dentro de ±0.24° (aproximadamente 15′), lo que lo hace adecuado para gran volumen Escenarios sencillos de flexión, como materiales de construcción y armarios.
La máquina dobladora CNC totalmente eléctrica es accionada por un servomotor y un husillo de bolas para lograr un posicionamiento a nivel micrométrico con una repetibilidad de±0.01 mm (aproximadamente ±0.05°)en relación con el ángulo de la pieza de trabajo).
Está equipado con iluminación sin aceite hidráulico y es una opción ideal para salas blancas de precisión. componentes electrónicos, dispositivos médicos y otras industrias.
La máquina dobladora CNC servohidráulica puede equiparse con cualquiera de los siguientes sistemas: Dilema holandés o el Sistema MT15 de China. La precisión de sincronización del deslizador es de ±0.01 mm (lo que corresponde a un error angular de aproximadamente ±0.05°).
Está equipado con compensación de deflexión mecánica y Su desempeño es excepcional. en general campos de chapa metálica como piezas de automóviles y gabinetes de chasis.
La máquina dobladora eléctrica híbrida de doble servo utiliza servomotores independientes para controlar los cilindros hidráulicos, lo que resulta en respuesta rápida y compensación de deslizadores en tiempo real.
Un cliente de autopartes necesitaba procesar 2.5 mm de espesor, 3 metros de largo placas de acero de alta resistencia para componentes estructurales del chasis, que requieren el error angular en ambos extremos después de doblarlas. no exceder ±0.5°. baison Les configuré una máquina dobladora CNC servo-hidráulica electrohidráulica, equipada con un Sistema hidráulico alemán BOSCH y compensación de deflexión mecánica, logrando una sincronización de deslizadores precisión de ±0.01 mm.
Esto resolvió con éxito el problema de la desviación del ángulo de flexión en placas largas, aumentando la producción. eficiencia en un 30%.
Un cliente de chapa metálica de precisión necesitaba producción en masa de 0.8 mm de espesor carcasas electrónicas de aleación de aluminio, que requieren una Superficie libre de hendiduras y manchas de aceite..
La máquina dobladora CNC totalmente eléctrica, con su accionamiento directo por servomotor y transmisión por husillo de bolas, logró una repetibilidad de ±0.01 mm (correspondiente a un error angular de unaproximadamente ±0.15°), elimina la contaminación por aceite hidráulico, cumple perfectamente con los requisitos de salas limpias y Reduce el tiempo de cambio en un 50%..
9 factores a considerar al seleccionar una máquina dobladora
Ahora que hemos cubierto los tipos básicos de máquinas dobladoras, exploremos algunos factores esenciales a tener en cuenta al elegir el mejor producto para su negocio.
1. Precisión de curvatura
Evaluar la capacidad de la máquina para lograr ángulos y longitudes de curvatura precisos Para una producción precisa de las piezas. Puede solicitar muestras del producto al fabricante.
2. Ductilidad del material
Seleccione una máquina adecuada para el ductilidad del material para facilitar el proceso de doblado.
3. Número de pilas de herramientas
Siempre seleccione una máquina con múltiples pilas de herramientas para mayor flexibilidad y eficiencia.
4. Volumen de producción
Considere la máquina rendimiento y eficiencia para satisfacer las demandas de producción de manera eficaz.
5. Automatización y Control
Evaluar el nivel de automatización y las características de control para operación optimizada y tiempo de configuración reducidoSin embargo, unos niveles de automatización más elevados también aumentan el coste inicial de la máquina.
6. Mantenimiento y soporte
Mira en el requisitos de mantenimiento de la máquina y la disponibilidad de servicios de apoyo para garantizar un funcionamiento sin problemas a lo largo del tiempo..
7. Detalles de la garantía
Verifique la garantía del fabricante para conocer la cobertura de componentes esenciales y Problemas comunes, garantizando tranquilidad y protección de la inversión. Pregunte sobre la póliza de daños accidentales durante el envío.
8 Costos de envío
Considere los gastos de envío, especialmente para ocompras en el extranjeroCompare las opciones y tenga en cuenta los cargos adicionales para determinar el costo total.
9. Servicios posventa
Evalúe la reputación del fabricante por ayudar con problemas técnicos, tener repuestos y realizar mantenimiento. Un buen soporte reduce el tiempo de inactividad y hace que la máquina dure más.
Tres grandes inconvenientes al comprar máquinas dobladorasPrecisión anunciada falsamente lo que provoca un doblado impreciso de las placas largas en ambos extremos; modelos incompatibles lo que resulta en una inversión desperdiciada; y brechas de servicio provocando retrasos en la producción.
baison ofrece un cuerpo de máquina con tecnología de doble envejecimiento y compensación de deflexión mecánica para garantizar una precisión absoluta.
Brindamos modelos personalizados, incluyendo tipos totalmente eléctricos y electrohidráulicos, con repuestos disponibles en cuestión de horas y capacitación experta gratuita, Garantizar la rentabilidad inmediatamente después de la entrega..
¿Listo para conseguir sus propias máquinas dobladoras?
¡Impulse sus operaciones con la tecnología avanzada y personalizada de Baison Laser!
Preguntas Frecuentes
P1: ¿Qué tipos de máquinas dobladoras ofrece Baison Laser?
A: Ofrecemos cuatro máquinas dobladoras CNC principales:Suocan (precisión de ±0.24°, económico), totalmente eléctrico (±0.05°, sin aceite), servomotor electrohidráulico (±0.05°, compensación de deflexión) y sistema hidráulico híbrido de doble servo (ahorro de energía superior al 60%), abarcando desde el mecanizado en bruto hasta aplicaciones aeroespaciales.
P2: ¿Cómo se garantiza una precisión uniforme en ambos extremos de una curvatura de placa larga?
A: baison Los cuerpos de las máquinas se someten a tratamiento de doble envejecimiento para eliminar el estrés interno. Un estándar mesa de trabajo de compensación de deflexión mecánica se utiliza para compensar la deformación en tiempo real, asegurando ángulos de flexión uniformes en toda la placa y resolviendo completamente el problema de doblado impreciso en ambos extremos de placas largas.
Q3: ¿Cómo se garantiza la precisión a largo plazo sin degradación?
A: Después de soldar, el cuerpo de la máquina se somete a recocido a alta temperatura y envejecimiento por vibración para eliminar el doble estrés. Componentes principales se mecanizan en un único proceso de sujeción. Después del ensamblaje, se calibra con un interferómetro láser. Antes de salir de la fábrica, se somete a Pruebas de envejecimiento sin carga y con carga, lo que garantiza una precisión estable a largo plazo.
P4: ¿Qué grosor de placa puede procesar?
A: La serie totalmente eléctrica puede procesar 2.5-3mm platos. Servomotor electrohidráulico y modelo híbrido eléctrico/hidráulico.s cubre placas medianas y gruesas. Los modelos de eje de torsión pueden manejar 3-6mm placas, según el tonelaje y el material. Le invitamos a traer sus propios materiales para realizar pruebas.
Q5: ¿Cuál es el tiempo de entrega?
R: Los modelos estándar están en stock o se entregan en un plazo breve. Los modelos personalizados dependen de la configuración; consulte con nuestro asesor comercial para obtener más detalles.
Conclusión
Hemos cubierto todo Principales tipos de máquinas dobladoras, Su Parámetros de operación y aplicaciones generalesAdemás, hemos hablado de... factores importantes Para que los dueños de negocios lo tengan en cuenta al comprar la máquina adecuada. Asegúrese de analizar detenidamente estos puntos con los fabricantes para lograr un mayor éxito en el futuro.
