La fabricación mundial de automóviles está virando rápidamente hacia arquitecturas ligeras, eléctricas y de alta seguridad.Los fabricantes de equipos originales (OEM) están imponiendo estándares de calidad estrictos a los proveedores de nivel 1 y nivel 2.Los componentes estructurales del chasis, las vigas de impacto de las puertas, los sistemas de escape y los bastidores de los asientos utilizan en gran medida tubos de acero de alta resistencia, acero inoxidable y aluminio para lograr los objetivos de reducción de peso..
Sin embargo, las plantas de fabricación de tubos para automóviles de alto volumen se enfrentan a una severa compresión de los márgenes de beneficio.:
- Error acumulativo de varios pasos: Los flujos de trabajo convencionales se basan en procesos fragmentados: serrado, punzonado, taladrado y desbarbado. La sujeción y transferencia manual repetida genera acumulaciones de tolerancia que perjudican la precisión de la soldadura robótica posterior.
- Distorsión y rebabas en tubos de pared delgada: El corte mecánico a alta velocidad provoca que los tubos de perfil delgado se deformen, se comben y vibren. Esto genera rebabas pronunciadas y arañazos en la superficie, lo que obliga a realizar un costoso rectificado manual secundario.
- Costosos tiempos de inactividad por cambio de sistema: Cambiar las especificaciones de los tubos requiere hasta 15 minutos de reajuste manual por lote.
- Tasas de desecho severas: Las sierras mecánicas convencionales dejan restos de material que superan 150 mm por tubo de materia prima, lo que supone un desperdicio de decenas de miles de dólares al año.

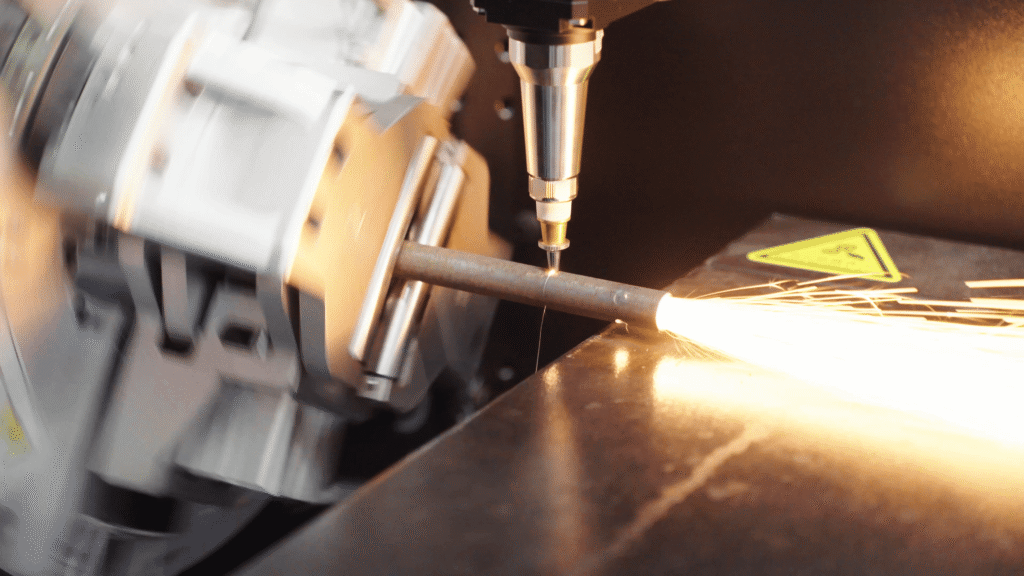

El corte láser térmico sin contacto elimina la tensión mecánica, lo que permite cortar, perforar, ranurar, biselar y realizar contornos complejos en una sola máquina automatizada..
Puntos de referencia para aplicaciones automotrices
| Componente automotriz | Tipo de tubo y especificaciones | Ingeniería láser de precisión Baison | Impacto en el ROI |
| Subchasis y brazos de control | Perfiles grandes de acero de alta resistencia | Líneas que se cruzan, orificios de posicionamiento, ranuras de montaje | ±0.03 mm La precisión de posicionamiento repetitivo garantiza un montaje perfecto del subchasis.. |
| Barras de protección contra impactos en las puertas y parachoques | Tubos ovalados/rectangulares templados de alta resistencia | Corte por vuelo de alta potencia con mínima zona afectada por el calor (ZAC). | Mejora la absorción de energía de impacto estructural sin microfisuras.. |
| Sistemas de escape y estructuras de asientos | Tubos de pared delgada de acero inoxidable y aluminio (10–120 mm) | Bordes de corte verticales sin óxido ni rebabas | Soldadura TIG/MAG automatizada directa sin pulido manual; reducción del peso del bastidor.. |

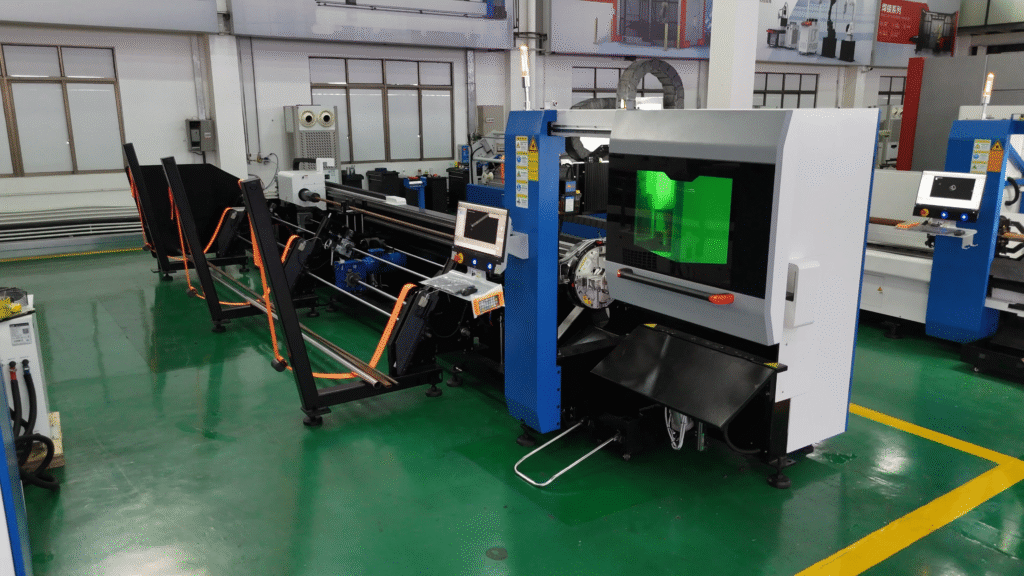

Configuración técnica del láser Baison K12C de quinta generación

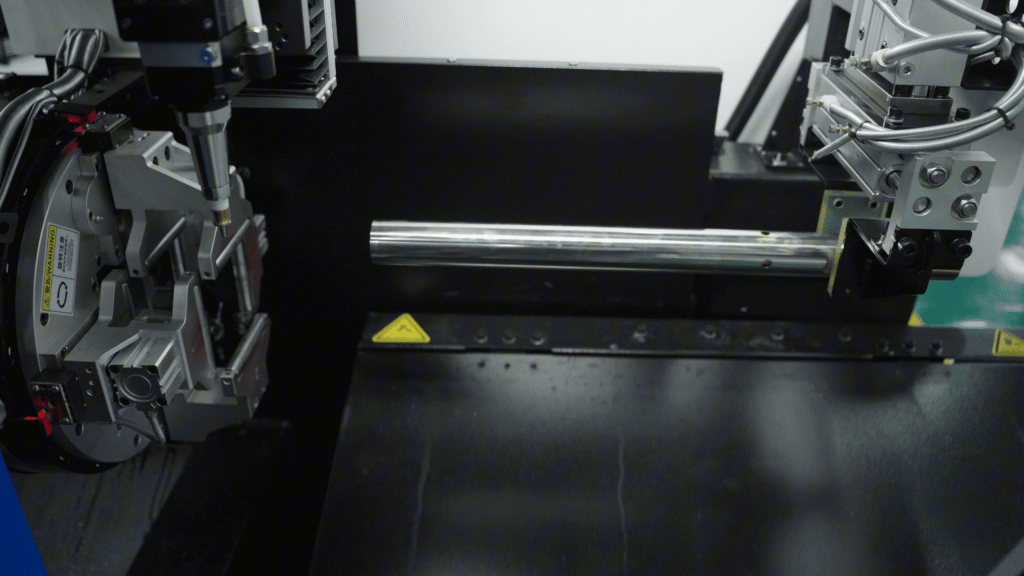

El láser de baño K12C Máquina de corte láser de tubos pequeños de alta velocidad de quinta generación Está diseñado específicamente para resolver los cuellos de botella en la fabricación de automóviles de alto volumen mediante innovaciones industriales específicas:
1. Sistema dinámico antivibración y anti-latigazo de 3 puntos
La rigidez de los tubos de pared delgada disminuye drásticamente a altas velocidades de rotación.. El K12C integra un Sistema de sujeción dinámica de 3 puntos mantener el bloqueo de línea base en 180 r / min:
- 3 juegos de pinzas de seguimiento: Ajuste dinámico de sujeción lateral en tiempo real.

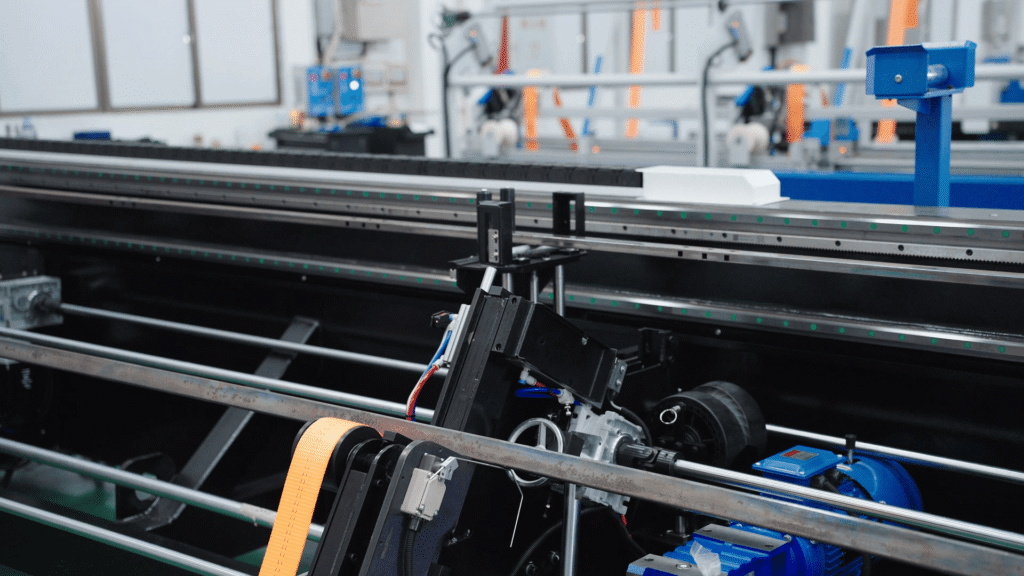

- 3 conjuntos de apoyos de seguimiento: Elevación neumática activa hacia arriba para contrarrestar la comba debida al peso propio del tubo.
- 2 juegos de ruedas de diámetro variable: Estabilización activa que suprime la vibración radial en tubos de pared delgada y pequeño diámetro.
2. Cambio de equipo en 30 segundos con un solo operario.
Las máquinas convencionales requieren aflojar y volver a apretar manualmente docenas de soportes, lo que puede llevar hasta 15 minutos.El K12C cuenta con una Volante de ajuste de varillaje sincronizado. Girando un solo volante ajusta sincrónicamente todos los anchos de los soportes en menos de 30 segundos.

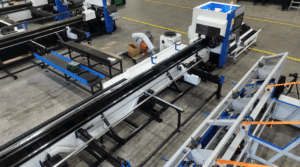

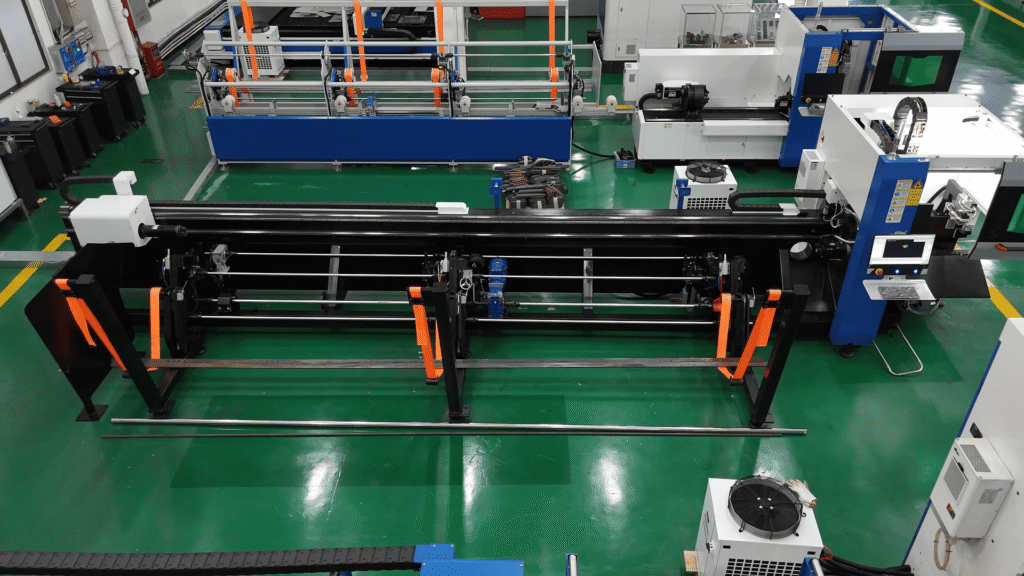

3. Carga automática de paquetes en 12 segundos
Un sistema de carga opcional totalmente automatizado prealinea los tubos en bruto entrantes mientras se procesa el tubo anterior.El tiempo del ciclo de sujeción automática se reduce a 12 segundoseliminando el tiempo de inactividad del cabezal de corte.
4. Corte en 3 modos y optimización de materiales
- Modo de mandril único: Movimiento de trayectoria ultrarrápido para tubos automotrices cortos.
- Modo de sobrecarrera: El cabezal láser sobrepasa el mandril, reduciendo el desperdicio de cola a 65 mm mientras soporta perfiles de acero en U/ángulo de 5#–8#.

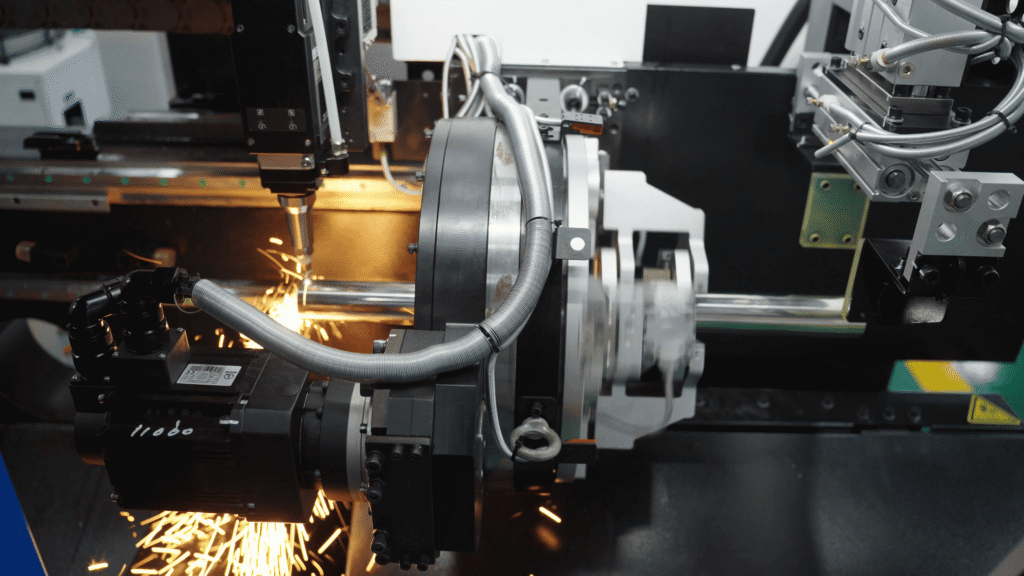

- Modo de doble mandril con cola cero (opcional): Logra residuos de materiales casi nulos en ambos extremos del tubo.
5. Bandeja de seguimiento sincronizada
Evita que los tubos de escape de pared delgada y las piezas de acabado visibles caigan en la tolva, protegiendo así la integridad del acabado de la superficie..
Datos de prueba de fábrica y análisis comparativo del retorno de la inversión del Baison K12C
Condiciones de referencia de la prueba: 1,000 unidades/día de tubos de acero inoxidable para automoción (25 mm × 1,000 mm de longitud), turno diario de 8 horas.
| Elemento de comparación | Equipos tradicionales para cortar tubos | Cortadora láser de tubos de alta velocidad K12C de quinta generación | Ahorros directos diarios / Mejora de las prestaciones |
|---|---|---|---|
| Tiempo de cambio de formato (4 cambios de formato/día) | 15 minutos × 4 = 60 minutos | 0.5 minutos × 4 = 2 minutos | Reducción del 96 % en el tiempo de inactividad para el cambio de producto. |
| Tiempo de inactividad de alimentación (1000 piezas) | 20 segundos/pieza = 5.5 horas | 12 segundos/pieza = 3.3 horas | Reducción del 40% en el tiempo de espera puro.(Disponemos de 2.2 horas adicionales para el corte propiamente dicho) |
| Residuos de material sobrante | 150 mm de material sobrante por tubo, 150 m de residuos por día (≈70 kg) | 65 mm de material sobrante por tubo (con modo de corte discontinuo) 65 m de residuos por día (≈30 kg) | Utilización de materiales notablemente mejorada, 56% menos residuos sobrantes |
| Beneficio general de la producción | Procesos descentralizados; alto costo para el rectificado y acabado manual. | Máquina multifuncional todo en uno, con un rendimiento cercano al 100%. | Recuperación prevista de la inversión en equipos inversión en un plazo de 6 a 10 meses |
Nota: Las operaciones en el extranjero que combinan altos costos laborales y gastos en materia prima experimentan un aumento general Reducción del coste por pieza de hasta un 30 %..
⚡ Desafío de ingeniería: Cero residuos de cola en aleaciones de alto valor
¿Cómo puede su línea de producción lograr un verdadero éxito? <1 mm de cola ultracorta ¿Sobre perfiles automotrices especializados de alta resistencia sin riesgo de colisiones de mandriles?
Tecnología patentada de Baison Laser Arquitectura de sobrecarrera sincronizada de doble mandril Garantiza el máximo rendimiento de láminas y tubos bajo las rigurosas condiciones de auditoría de Nivel 1. [Contacte con los ingenieros de aplicaciones láser de Baison] para ejecutar un modelo de costes de producción personalizado y solicitar una demostración en vídeo dinámica de nuestros mandriles antivibración de alta velocidad en funcionamiento.
Preguntas Frecuentes (FAQ)
P1: ¿Qué perfiles de tubo y grados de material puede procesar la Baison K12C?
A: La máquina procesa acero inoxidable, acero al carbono, acero aleado, aleación de aluminio y aleaciones de cobre. Los perfiles compatibles incluyen: tubos redondos (10–120 mm), tubos cuadrados (de 10×10 a 120×120 mm)tubos rectangulares, tubos ovalados, tubos en forma de D y acero en U/ángulo de 5#–8#.
P2: ¿Cómo reduce la tecnología Zero-Tailing de Baison los costos generales de materia prima?
A: Las configuraciones de mandril estándar dejan aproximadamente 150 mm de chatarra inutilizable por cada tubo crudo de 6 metros. Al implementar una lógica de sobrecarrera de doble mandril sincronizada, la chatarra de cola se comprime hasta 0 mmPara una planta que procesa 100,000 tubos al año, esta recuperación directa de material genera importantes ahorros de costes anuales.
P3: ¿Se requieren conocimientos técnicos para los cambios de operario durante la producción de series cortas?
A: No. Equipado con el Volante de mano con mecanismo sincronizado y un intuitivo Sistema CNC FSCUT, los operadores simplemente ajustan un solo volante para alinear automáticamente todos los anchos de soporte de carga en bajo 30 segundos sin herramientas especializadas.
P4: ¿Cómo puedo eliminar las vibraciones de alta velocidad en tubos de paredes delgadas y diámetro pequeño?
A: El vibrato se produce debido a la flexión estructural durante altas velocidades de rotación. Baison K12C aborda esto con Seguimiento de restricciones de 3 vías—combinando abrazaderas de seguimiento laterales, soportes de seguimiento inferiores y ruedas de diámetro variable para bloquear dinámicamente las líneas centrales de los tubos hasta 180 r / min.[Consultar con Baison Engineers] Para obtener las especificaciones completas del control de sujeción y realizar pruebas de corte de muestra gratuitas.
P5: ¿Qué infraestructura global de servicio y soporte ofrece Baison Laser?
A: Baison proporciona Respuesta de ingeniería global en línea las 24 horas del día, los 7 días de la semanaSoporte técnico de por vida, diagnósticos remotos periódicos y suministro garantizado de repuestos originales para un funcionamiento impecable en el extranjero..
Maximice el retorno de la inversión en la producción de tubos para la industria automotriz.
En la fabricación automotriz moderna, ganar contratos de suministro de nivel 1 requiere precisión, ciclos de entrega rápidos y un control de costos riguroso.Aumentar la producción mediante la adición de maquinaria redundante y mano de obra manual ya no es viable.. La función de Máquina de corte láser de alta velocidad para tubos pequeños Baison Laser K12C Redefine los estándares de rendimiento mediante soporte antivibración, cambios de formato en 30 segundos, carga automática en 12 segundos y reducción de desechos de cola de alto rendimiento..
Baison Laser ofrece soluciones integrales para el procesamiento de tubos en la industria automotriz, desde la carga automatizada de paquetes hasta el corte láser de alta velocidad y la descarga sin rayones..
