Discutiremos todo en detalle para equiparlo con la información correcta para seleccionar la boquilla ideal para su máquina de corte por láser de fibra. ¡Vamos a hacerlo!

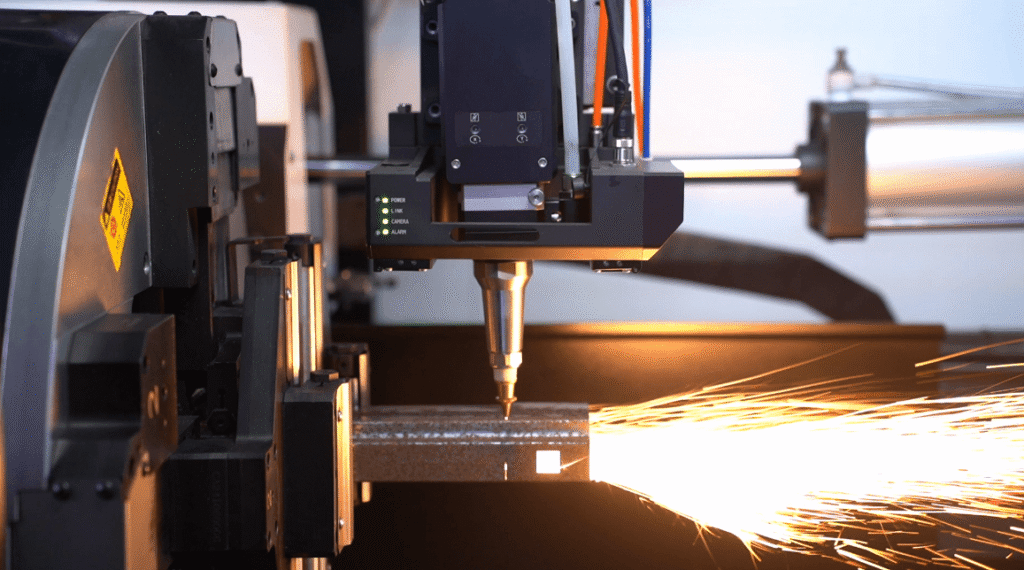

¿Qué es una boquilla en el corte por láser?
Las boquillas desempeñan un papel crucial en corte láser, dirigiendo el flujo de gas sobre la superficie de corte deseada. Esto ayuda Mantenga alejado todo el material vaporizado o fundido no deseado., asegurando un refinado y de corte limpio. Los tipos de boquillas más comunes están hechos de o cobre o cerámica, pero también podemos encontrar otros materiales para el componente.
Estas boquillas están diseñadas para soportar la alta presión y temperatura del gas involucrados en el proceso de corte. Además, los fabricantes los ofrecen en un gama de diferentes tamaños y tipos a optimizar el proceso de corte.
Por lo tanto, cualquier empresa que utilice un Máquina de corte por láser de fibra debe trabajar con un boquilla adecuada para la pieza de trabajo. Pero para eso, primero debemos entender todo lo funciones que desempeña una boquilla en el proceso de corte.

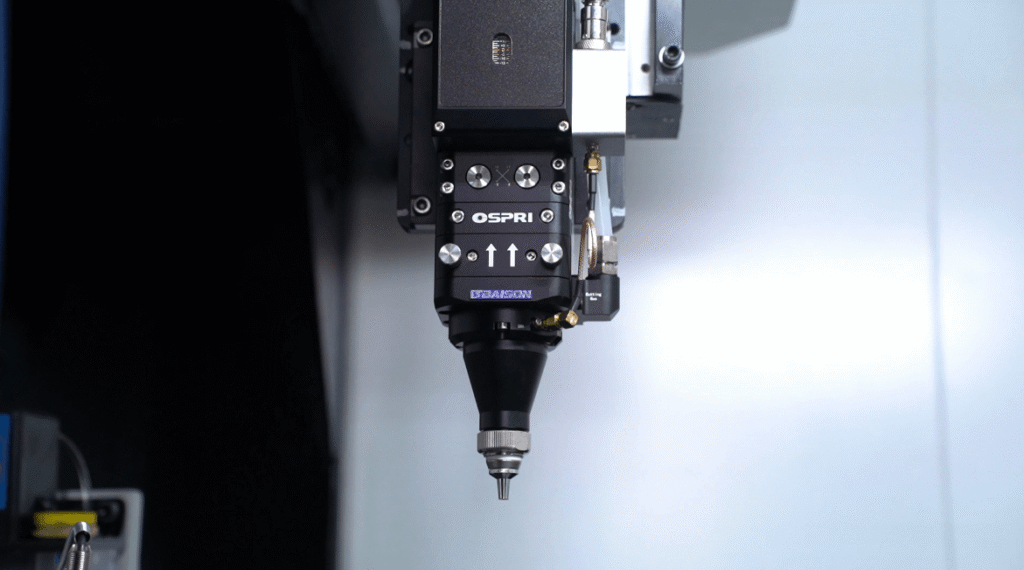

Afirmaciones tradicionales que Boquillas láser de fibra están hechos de “cobre o cerámica”. confundir completamente la estructura física de la asamblea. Los expertos de Baison señalan que el La boquilla en sí debe estar mecanizada con precisión a partir de cobre 100% puro. (como T2) o cobre de cromo-circonio de alta calidad a soporta calor reflejado continuo de más de 10 kW y garantizar transmisión de señal estable.
El “Cerámica” se refiere en realidad al cuerpo cerámico del cabezal láser. ubicado encima de la boquilla, que actúa como un aislanteEn la práctica, la boquilla de cobre se fija firmemente al cuerpo cerámico para enviar señales capacitivas de vuelta a los sistemas de control de altura como CypCut, permitiendo Detección de altura con seguimiento a nivel micrométrico y búsqueda automática precisa de bordes. Boquillas de repuesto de baja calidad con impurezas causa frecuentes deriva de la señalEsto conlleva defectos menores como cortes incompletos y mucha escoriao fallos importantes en los que la búsqueda automática de bordes falla y se activa choques craneales catastróficos.
¿Cuáles son las funciones de la boquilla en el corte por láser?
Aunque una boquilla láser juega varios roles en el proceso, solo nos centraremos en las cuatro áreas principales. Éstas incluyen:
- Alineación del rayo láser: La boquilla es por donde sale el haz láser de fibra. Por lo tanto, ayuda Alinea el haz láser en la dirección correcta. sobre el material de la pieza de trabajo, produciendo cortes limpios y precisos.
- Control de flujo: Al igual que la alineación del haz láser de fibra, la boquilla maneja el control del flujo del gas. Asegura que el gas fluya en el la cantidad y dirección correctas a eliminar cualquier material vaporizado o fundido para que no estorbe. También puede controlar el caudal para ajustarlo a optimización máxima al trabajar con diferentes espesores y tipos de materiales.
- Enfriamiento: El corte por láser genera calor intenso. La boquilla proporciona una mecanismo de enfriamiento eso ayuda prolongar la vida útil del cabezal de corte y evita daños por sobrecalentamiento.
- Remoción de escombros: El caudal y tipo de gas pasar a través de la boquilla ayuda eliminar materiales vaporizados y fundidos para evitar que se interponga en el camino del haz láser de fibra. Esto ayuda significativamente. evita que se obstruya el cabezal de corteLa mayoría de las boquillas más avanzadas vienen equipadas con Ajustes para una óptima eliminación de residuos.
¿Cuáles son los diferentes tipos de boquillas?
| Tipo de boquilla | Mecánica del diseño | Aplicación Baison y Asistencia Gas | Ventajas del sector de las PYME | Limitaciones técnicas |
| Boquilla individual | Estructura de un solo orificio y paso directo con flujo de aire sin obstrucciones, que proporciona un chorro supersónico lineal de alta presión. | Adaptado para modelos de alta velocidad de 10 kW o más, como el SH3-H; exclusivamente para alta presión. Nitrógeno (N2) o corte neumático de acero inoxidable y aluminio. | Proporciona una potente fuerza de corte para expulsar instantáneamente el metal fundido, asegurando una superficie no oxidada. libre de escoria Borde cortado en materiales altamente reflectantes. | Consumo de gas extremadamente alto; totalmente inadecuado para el corte de acero al carbono con oxígeno a baja presión, ya que provoca quemaduras graves. |
| Boquilla doble | Estructura de manguito de doble capa integrada con flujo de oxígeno central y una capa exterior anular de gas de protección. | Utilizado exclusivamente para baja presión. Oxigeno (O2) Corte por reacción de planchas de acero al carbono de espesor medio a grueso. | Controla con precisión la velocidad del flujo en el centro y los bordes de la quema mediante una restricción de doble capa, suprimiendo las explosiones perforantes y ampliando la zona de reacción de oxidación. | Geometría compleja; durante las salpicaduras de perforación de alta potencia, los microagujeros internos son muy propensos a la acumulación de escoria, lo que provoca una desviación del haz/gas. |
| Boquilla de alta velocidad y baja turbulencia | Presenta un diseño cónico aerodinámico especializado y paredes engrosadas de cobre puro para evitar colisiones, suavizando el borde del chorro a la salida. | De serie, incorpora cabezales de corte de autoenfoque de alta potencia de 10 kW a 30 kW para el procesamiento continuo y de alto rendimiento de chapas gruesas. | Suprime la turbulencia localizada y las corrientes parásitas. incluso bajo presiones de gas extremas, manteniendo el chorro altamente coherente para minimizar la rugosidad de la superficie. | Requiere una precisión excepcionalmente estricta en la detección de altura a nivel micrométrico y en la búsqueda de bordes capacitiva por parte del sistema de seguimiento CNC (por ejemplo, CypCut). |
Ventajas y desventajas de los diferentes tipos de boquillas
En esta tabla, analizaremos las ventajas y desventajas de los diferentes tipos de boquillas para ayudarlo a elegir la adecuada para sus necesidades de corte.
| Tipo de boquilla | Ventajas | Desventajas |
| Boquilla recta | Flujo de gas estable, versátil y fácil de usar | Precisión y control limitados sobre el corte. |
| Boquilla convergente | Alta precisión y control sobre el corte, ancho de corte estrecho y alta velocidad de corte. | Versatilidad limitada y profundidad de corte reducida. |
| Boquilla divergente | Alta velocidad de corte y mayor profundidad de corte, adecuado para materiales gruesos. | Precisión y control reducidos sobre el corte. |
| Boquilla Venturi | Eliminación eficaz de residuos, calidad de corte mejorada y menor riesgo de obstrucciones. | Velocidad de corte limitada y precisión reducida. |
| Boquilla de abanico plano | Ideal para cortar líneas largas y rectas o superficies planas. | Versatilidad limitada y precisión reducida para cortar formas complejas. |
| Boquilla de cono hueco | Adecuado para cortar formas circulares o curvas, con buena precisión y control sobre el corte. | Versatilidad limitada para cortar superficies planas o formas irregulares. |
| Boquilla de cono lleno | Adecuado para cortar acabados de borde de alta calidad en materiales delicados o quebradizos. | Versatilidad limitada para cortar materiales gruesos o duros. |
¿Cuáles son los problemas comunes de la boquilla?
Como alguien que trabaja fácilmente con boquillas, debe ser consciente de los problemas comunes que puede enfrentar:
- Atasco: La obstrucción se produce cuando Se acumula un exceso de residuos alrededor del orificio de la boquilla.Esto dramáticamente Disminuye la capacidad de producción y la calidad de corte., al tiempo que aumenta el tiempo de inactividad por limpieza y reduce la potencia del láser.
- Corrosión:Las boquillas también se obtienen corroído según los materiales están hechos de. Esto afecta significativamente la vida útil de la boquilla y la calidad del corte, lo que se suma a Costos de reemplazo frecuentes.
- Condiciones de operación: Debe seguir las recomendaciones del fabricante. condiciones óptimas de funcionamiento-incluso temperatura, caudal y presión del gas—para evitar fallos, tiempos de inactividad y daños.
- Úsese y tírese: Las boquillas sufren desgaste normal. El uso prolongado puede desgastarlos por completo, que lo hará degradar la calidad de corte y repercute en la productividad general de la máquina de corte por láser.
- Tamaño inadecuado: Asegúrese de que está utilizando tamaño correcto de boquilla para su sistema láser, cabezal láser y material de corte. No hacerlo conlleva a mayores costos operativos, menor vida útil de las boquillasy mala calidad de corte.
- Mantenimiento inadecuado: Mantenga y desatasque la boquilla con regularidad. antes de cortar; de lo contrario, te enfrentarás frecuentes tiempos de inactividad y costos de reemplazo prematuros.
En la práctica, La obstrucción y el desgaste de la boquilla del láser de fibra no son desgaste normal., pero un reflejo directo de un precisión de ajuste del tallerLos expertos de Baison señalan que salpicaduras de escoria fundida durante el piercing de alta potencia es el causa principal de la obstrucción y el ennegrecimiento frecuentes de las boquillasEsto debe ser resuelto por aumentando progresivamente la presión del gas en perforaciones de múltiples etapas en sistemas como CypCut, o por utilizando agentes antisalpicaduras.
Más severo deformación o agrietamiento de la boquilla Generalmente proviene de colisiones de cabezas cortantes con láminas deformadas, o “choques de cabeza” causada por sensores capacitivos no calibrados. Una vez que los arañazos causan incluso un desviación a nivel de micras en la redondez de la boquilla, el gas de asistencia sufre de desviación y turbulencia, causando directamente defectos como cortes incompletos, desviación del haz o escoria abundanteDominar estas técnicas de taller, desde parámetros antisalpicaduras de perforación a Ajustes anticolisión capacitivos precisos—es clave para los fabricantes maximizar el rendimiento y reducir los costos en la era de los 10 kW o más.
¿Qué se debe tener en cuenta al elegir una boquilla de corte por láser?
Comprar una boquilla es un decisión crucial para una empresa que utiliza frecuentemente un máquina de corte por láserPero, ¿qué debes tener en cuenta al buscar uno? Aquí están los factores clave a tener en cuenta:
Ancho de la ranura
Ancho de corte, o el ancho del corte en términos más sencillos, es determinado por la forma y el tamaño de la boquilla. Debes obtener el ancho de corte adecuado para su material de corte para asegurar corte de precisión.
Forma de boquilla
No todas las formas de boquillas pueden cortar cualquier material. Por lo tanto, sería útil que obtuvieras el forma adecuada para el tipo y grosor específicos del material en cuestión.
Velocidad cortante
Diferentes tipos de boquillas ofrecen variedad velocidad de corte y potencia del láserSi quieres completamente velocidad de corte optimizadaAsegúrese de estar trabajando con el tipo de boquilla correcto.
Material de la boquilla
Esto es importante porque No todos los materiales de boquilla son adecuados. para cortar a través de diferentes tipos de material de corte. Por lo tanto, debe observar el lista de materiales compatibles antes de decidir
Costo
Debe pagar Invierte en una boquilla por las razones correctas.Esto incluye conocer el velocidad de corte, precisión, potencia del láser y beneficios Su negocio lo requiere. Obtener una boquilla que no ofrezca las características adecuadas es No es una buena inversión..
Tasa de flujo de gas auxiliar
Considere el gráfico gas auxiliar especificaciones de caudal para la boquilla, ya que afectan directamente la velocidad de corte y la calidad de corte.
Al considerar cómo afecta una boquilla láser de fibra ancho de corte y comportamiento del flujo de aireLa calidad del procesamiento está realmente impulsada por selección de diámetro y geometría de la punta altamente cuantificadasLos datos del laboratorio de Baison muestran que El diámetro de la boquilla controla directamente la conicidad y la velocidad del chorro de gas.: para acero inoxidable láminas delgadas de menos de 3 mm, un pequeño Boquilla monocapa de 1.0 mm a 1.5 mm se suele elegir para mantener descarga a alta presión y alta velocidad; para 20 mm de espesor Corte de chapa gruesa de acero al carbono, un gran Boquilla de doble capa de más de 3.0 mm debe utilizarse, aprovechando Oxígeno de baja presión y alto flujo para mantener la combustión completa dentro del corte profundo.
Mientras tanto, geometría de la punta juega un papel crítico en estabilidad del procesamiento. Por ejemplo, el boquillas de cobre puntiagudas o de gran radio estándar en las máquinas de alta velocidad de 10 kW+ de Baison (como la SH3-H) característica optimización anticolisión simplificada y alterar el trayectoria de dispersión de la luz reflejada de materiales altamente reflectantes como el latón y el aluminio. Para usuarios finales que buscan Cortes sin escoria y con un acabado superficial de alta calidad., dominando la precisión Matriz de correspondencia entre el diámetro de la boquilla y el espesor de la lámina. a distancias de separación a nivel micrométrico es la clave definitiva para eliminando la sintonización ciega y logrando producción estandarizada de alto rendimiento.
Preguntas Frecuentes
1. ¿Qué industrias utilizan las boquillas láser de fibra de Baison?
Utensilios de cocina de acero inoxidable, cajas eléctricas, chapa metálica para automóviles y componentes aeroespaciales.: estas aplicaciones maximizar el rendimiento en máquinas de 10 kW o más.
2. ¿Se admite la personalización para materiales metálicos especiales?
Sí. Ofrecemos Boquillas de una o dos capas de 1.0 mm a 5.0 mm para titanio y latón.. El flujo de aire y los parámetros para acero especial requieren puesta a punto en planta-Haz clic para obtener soluciones personalizadas..
3. ¿Cuál es el error más común al comprar boquillas?
Comprar cobre impuro or confundir “boquillas de cobre” con “cuerpos de cerámica” es un error crítico. El cobre impuro causa deriva de la señal, escoria pesada, o choques craneales catastróficos bajo Calor de más de 10 kW.
4. ¿Por qué cambiar la estructura de la boquilla para acero al carbono en lugar de acero inoxidable?
Acero inoxidable necesita una Boquilla monocapa con N2 de alta presión por la cortes sin escoria. Acero carbono requiere de un Boquilla de doble capa para regular el O2 y evitar que se queme.
5. ¿Cómo evitar que la boquilla se obstruya por las salpicaduras de escoria?
Aumente progresivamente la presión del gas mediante el sistema de perforación multietapa CypCut y aplique agentes antisalpicaduras especializados.
Conclusión
Trabajar alrededor de un máquina de corte por láser No es del agrado de todos. Hay ciertos factores que uno debe considerar para operaciones óptimas de la máquina. La función de La boquilla es solo uno de estos aspectos vitales. que debes hacer bien para corte de precisión y alta productividad.
Considere todo, incluido el material de corte y su grosor, y luego combínelos con las especificaciones de la boquilla.. Una vez hecho esto, sabrá cuál es la boquilla adecuada para las necesidades de su empresa a fin de maximizar el rendimiento del corte por láser.
en Baison, entendemos la lucha por maximizar el rendimiento del corte por láser. Sólo es posible lograrlo con un conocimiento perfecto. Por lo tanto, nuestros expertos ofrecen soluciones de corte por láser personalizadas que brindan una consulta gratuita para garantizar que obtenga la máquina y las piezas adecuadas para las necesidades de su negocio. ¡Póngase en contacto con nosotros!
