La precisión es muy importante en la fabricación actual, y el corte por láser ha cambiado las reglas del juego. Pero, ¿qué tan precisa es esta tecnología? Para saberlo, es necesario conocer la tolerancia del corte por láser (las pequeñas diferencias permitidas en los tamaños de corte). Esto demuestra cómo el proceso equilibra una precisión casi perfecta con sus límites naturales.
Obtener cortes superprecisos es clave en campos como el aeroespacial y el equipamiento médico. El corte por láser ayuda a satisfacer estas necesidades en las que incluso un cambio minúsculo puede ser importante. Analicemos la tolerancia del corte por láser y veamos cómo impulsa nuevas ideas en ingeniería exacta, dando forma al futuro de las herramientas y los dispositivos con los que cuenta.
¿Qué es el corte por láser y cómo funciona?

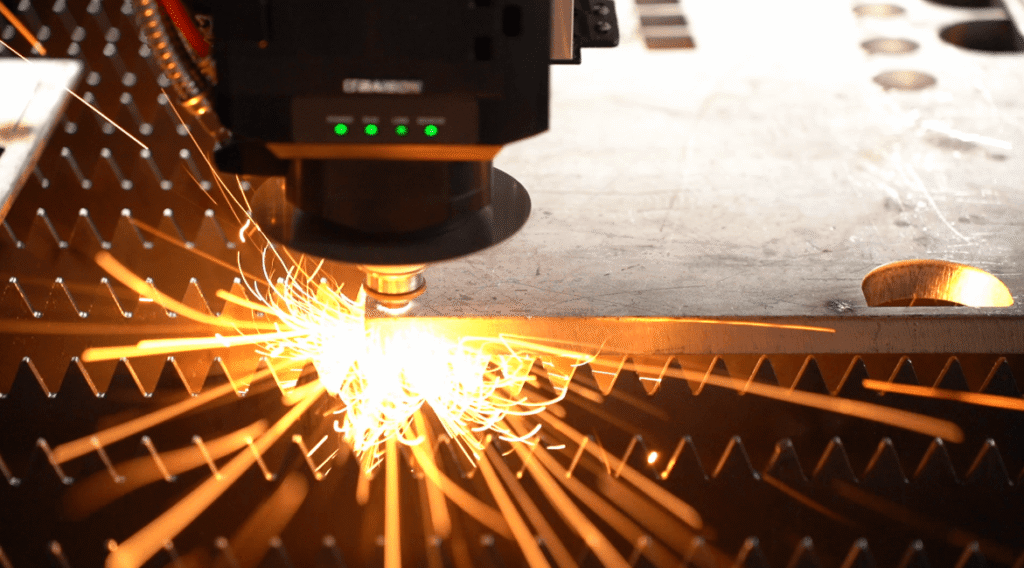

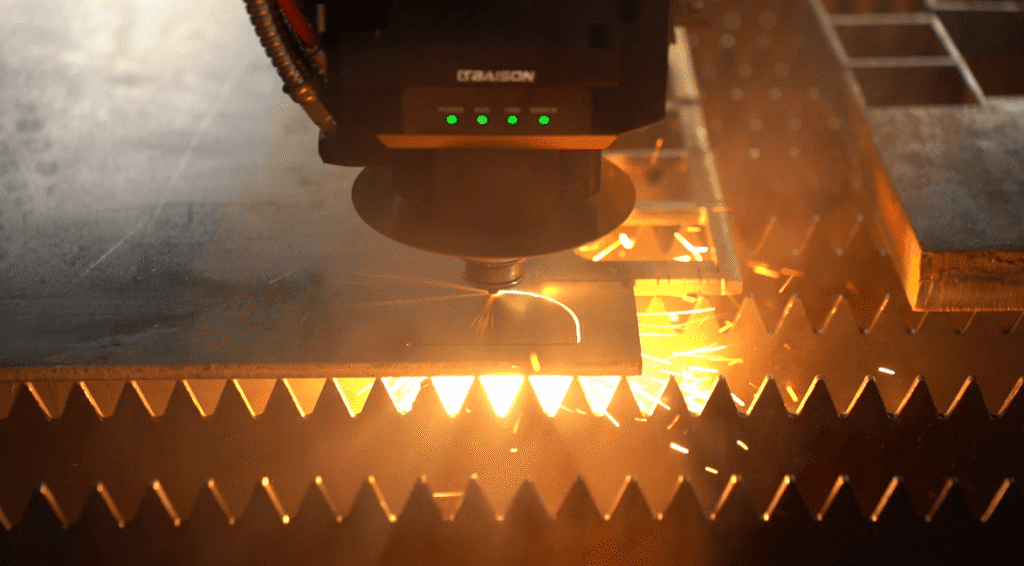

In 2026, la última generación de Baison tecnología de corte por láser de fibra de alta potencia ha superado por completo los límites técnicos del mecanizado tradicional y de los equipos de CO2 obsoletos.
Al optimizar completamente los sistemas de transmisión y enfoque del haz, Baison controla estrictamente el factor de calidad del haz (M2) dentro de 1.1, acercándose al ideal teórico. Este logro marca un salto cuántico en la densidad de energía láser, lo que permite que el haz forme un punto focal a nivel micrométricoCon energía altamente concentrada, vaporiza instantáneamente el metal al cortar placas medianas y gruesas, asegurando bordes de corte lisos como un espejo y sin rebabas.

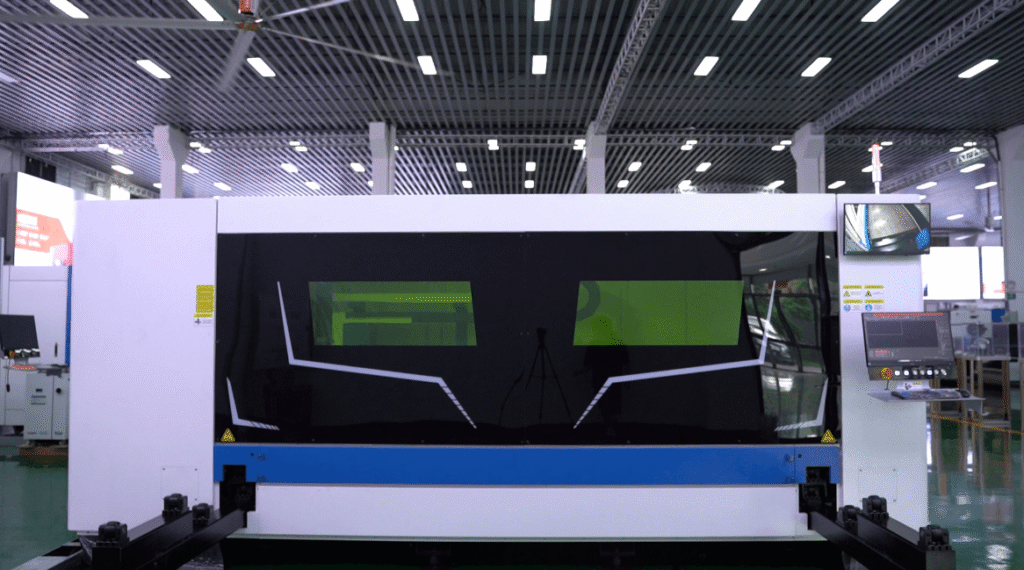

Además, los equipos de más de 10 kW de Baison ofrecen un avance revolucionario en la gestión de la energía, impulsando... Eficiencia de conversión electroóptica superior al 40%. En comparación con los antiguos sistemas de CO2 con una eficiencia de tan solo alrededor del 10%, El consumo de energía se reduce en más del 70%.Esto no solo reduce drásticamente los costos operativos y de electricidad a largo plazo para las fábricas, sino que también fundamentalmente elimina la deriva térmica bajo operaciones continuas y de alta exigencia.
Combinando una alta eficiencia de conversión, un enfoque ultra nítido y hasta Potencia de salida ultra alta de 40 kWLos equipos de Baison proporcionan capacidades de procesamiento continuo y de alta precisión sin igual, lo que ayuda a los compradores B2B a asegurar la mayor retorno de la inversión y la máxima calidad en la producción.
Factores que afectan la tolerancia del corte por láser
La precisión dimensional juega un papel vital en la fabricación, asegurando que las piezas se ajusten a las especificaciones exactas. Varios factores influyen en ella. cuán precisos serán tus cortes:
1. Calidad de la máquina de corte por láser: La precisión de la máquina es lo más importante.Máquinas de primera categoría con Enfoque automático y óptica de alta resolución proporciona mayor precisión. Para que funcione correctamente, necesitas Limpiarlo y ajustarlo con frecuencia. Utilizar perfec Mandriles Para un corte superior.
2. Tipo de material y grosor: Los láseres cortan diferentes materiales de diferentes maneras. Metales como el acero y el aluminio permiten cortes limpios, pero Los materiales más gruesos podrían calentarse y doblarse.Los materiales no metálicos, como los plásticos y la madera, varían en su capacidad de corte según el material del que estén hechos.
3. Parámetros de corte: La configuración que elijas, como potencia del láser, velocidad de corte y presión del gas, tienen un gran efecto en cómo funciona el corte. Cortar más rápido podría hacer que las cosas sean menos precisas., mientras que la potencia adecuada permite realizar cortes limpios sin que se derrita o se queme demasiado.
4. Calidad y enfoque del haz: Un rayo láser que es bien enfocado con un tamaño de punto pequeño hace cortes más precisos. Cuando el haz no está bien alineadoo si su calidad es deficiente, puede hacer que los cortes sean menos precisos.
5. Efectos térmicos: El calor creado puede materiales de deformación que conducen bien el calor. Para reducir estos efectos, manejar el calor y utilizan técnicas que pulsan el láser.
6. Experiencia del operador: Tu La habilidad del operador juega un papel importanteCon la experiencia, puedes Ajustes finos, solucionar problemas y garantizar una alta precisión. Una formación adecuada es esencial para lograr resultados precisos de forma constante.
7. Condiciones ambientalesLa temperatura ambiente, la humedad y la calidad del aire también pueden afectar la precisión. ambiente controlado Te ayuda a mantener un rendimiento de corte constante.
Mandril neumático totalmente automático de Baison Elimina por completo la deformación de tubos pesados y el desplazamiento del centro de rotación causados por la deformación por gravedad. Diseñado con fuerza de sujeción dinámica ultra fuerte, mantiene el centro geométrico del tubo perfectamente alineado con el eje de rotación durante el procesamiento a alta velocidad. Esto no solo evita la distorsión del tubo pero también drásticamente recorta los residuos de arrastre mediante una carrera de mandril optimizada, garantizando una precisión absoluta. precisión de posicionamiento axial.
Simultáneamente, la velocidad estándar de alta velocidad cabezal de corte de seguimiento inteligente cuenta con un sistema integrado de alta precisión. sensor capacitivo con nivel de milisegundos respuesta de enfoque. Ajusta la altura en tiempo real para adaptarse a las irregularidades de la superficie de la placa, manteniendo la posición focal y espacio entre boquillas perfectamente constante. Desde el hardware físico hasta el control inteligente, Baison construye una barrera impenetrable para la absoluta precisión de procesamiento.
Consideraciones de diseño para el corte por láser
Cuando diseñas piezas para corte por láser, siguiendo pautas específicas Garantiza la calidad y la resistencia de su producto final. A continuación, se presentan algunas consideraciones clave a tener en cuenta:
- Colocación del agujero: Hacer agujeros al menos 1X su diámetro desde el borde de la pieza. Este espacio ayuda a mantener el material fuerte, evitando que se rompa o se deforme. a medida que se corta.
- Colocación de ranuras: Ranuras de posición al menos 1.5 veces su ancho desde los bordes u otras características. Esta habitación adicional previene puntos débiles que podría provocar deformaciones, grietas o roturas en materiales más delgados.
- Tipo de material y grosor:
- Consideraciones materiales:Los diferentes materiales reaccionan de manera única al corte por láser. El acero o el aluminio necesitan más potencia. y se corta a un ritmo más lento que el acrílico o la madera. Asegúrese de que ajusta tus ajustes para que combine con el material que estás utilizando.
- Consideraciones de espesor: Los materiales más gruesos pueden hacer que los diseños sean más complicados. Cuando trabajes con láminas más gruesas, tendrás que aumentar los diámetros de los agujeros y ensanchar las ranuras para dar cuenta de la el ancho del corte láserTen esto en cuenta para que las piezas encajen correctamente.
- Ancho de corte: La ranura, o el espacio que crea el láser cuando corta, cambia según el material y la configuración que utilices. Sería mejor que pensaras en esto cuando diseñes las piezas para asegurarte de que todo encaje. El ancho de corte varía entre 0.1 mm y 0.3 mm, según el láser y el material.
- Zona afectada por el calor (ZAT): El calor de los bordes cortados puede afectar la zona alrededor del corte, lo que provoca decoloración o cambios en las propiedades del material. Puede minimizar esta zona afectada por el calor modificando la configuración del láser o utilizando métodos de enfriamiento. Esto ayudará a mantener intacta la calidad del material.
- Complejidad del diseño: El corte por láser permite realizar diseños detallados, pero los patrones complejos pueden aumentar el tiempo y el costo del corte. Simplifique siempre que sea posible para mantener una producción eficiente. Recortar detalles innecesarios puede ahorrar tiempo y mejorar la calidad general del corte.
- Construcción de lengüetas y ranuras: Si está uniendo piezas en su diseño, utilice una construcción con lengüetas y ranuras para que sea más resistente. Cuando esté creando lengüetas y ranuras, piense en el corte y en el grosor del material. Esto ayuda a garantizar que encajen sin dejar espacios ni estar demasiado apretados.
- Grabado y Marcado: Cuando agregue grabados o marcas, considere qué tan profundos y claros desea que sean. Diferentes materiales le darán resultados diferentes, por lo que es inteligente probarlo primero en una pieza de prueba. Esto lo ayudará a encontrar la combinación adecuada de potencia y velocidad para obtener marcas limpias y fáciles de leer.
Tolerancias y estándares de corte por láser
Tolerancias de corte por láser son fundamentales para garantizar la precisión y la calidad en la fabricación. Las tolerancias definen la diferencia permitida entre las corte real y dimensión máxima prevista de la piezaPara cumplir con las especificaciones requeridas, las dimensiones de la pieza deben estar dentro de los límites límites superior e inferior establecido por el diseño.
Comprender la tolerancia del corte por láser
Tolerancia de corte por láser son los Se permite la mayor variación posible. entre las medidas de una pieza cortada y el diseño original. Tiene impacto cuán precisa es la pieza y juega un rol crucial para determinar si encajará con otras piezas.
Las tolerancias establecen el límites aceptables de cambio en las dimensiones reales de una pieza. Especifican cuánto puede diferir la medida real del tamaño previsto. Esta diferencia se muestra como un rango con una superior y límite inferiorit.
- Tolerancias dimensionales: Estos muestran cuánto puede cambiar el tamaño de una pieza. Piensa en un agujero que debería ser 10 mm de anchoPodría tener un margen de maniobra de ±0.1 mmEsto significa que el ancho real puede ser cualquiera de 9.9 mm a 10.1 mm.
- Tolerancias geométricas: Estos controlan la forma, la dirección y la ubicación de las características en la pieza. Algunos ejemplos son cómo algo es plano, redondo o paralelo.
Tolerancias generales de fabricación
Las tolerancias de fabricación a menudo se ajustan a reglas como ISO 2768,. Esto proporciona directrices para establecer límites de tamaño en los dibujos técnicos. Estas reglas aseguran que las cosas permanezcan iguales y funcionan bien en diferentes formas de hacer cosas.
Factores que influyen en las tolerancias del corte por láser
Muchos factores pueden afectar la precisión del corte por láser:
- Tipo De Material:Los metales, plásticos y compuestos reaccionan cuando son cortados por láser.
- Espesor del material: Cortar materiales más gruesos requiere más control para mantener la precisión. Los diferentes materiales cambian la ancho del corte.
- Máquina de corte láserLa precisión de la máquina determina el límite de la nitidez de los cortes. Mejores máquinas Puede cortar con mayor precisión.
- Complejidad del diseño: Los diseños elegantes necesitan cortes más precisos para cumplir con los requisitos. precisión requerida.
- Ajustes de corteFactores como la potencia, la velocidad y el enfoque del láser modifican la precisión de los cortes. Para obtener cortes precisos, es necesario: ajuste fino estos ajustes.
Tolerancias típicas de corte por láser
No existe una tolerancia que se adapte a todos los casos. estándar para todos los materialesSin embargo, aquí hay algunas reglas generales basadas en el grosor del material:
- Hasta 0.5 mm: ±0.05mm
- 0.5 mm - 2.0 mm: ±0.1mm
- 2.0 mm - 5.0 mm: ±0.15mm
- 5.0 mm - 10.0 mm: ±0.2mm
- 10.0 mm y más: ±0.3mm
Estas tolerancias son orientativas y pueden cambiar según el material, la máquina y los detalles del proyecto. Es posible que deba realizar cambios según sus necesidades específicas.
En el campo de fabricación de precisión, aplicar datos obsoletos como “una tolerancia uniforme de ±0.3 mm para placas de más de 10 mm” independientemente del material y el espesor está obstaculizando gravemente la adquisición de pedidos de alto nivel.
Mediante una prueba exhaustiva y categorizada por materiales en Máquinas de corte por láser de fibra de alta potencia de 12 kW a 20 kWLa fábrica de Baison ha demostrado que, al procesar acero inoxidable o aleación de aluminio de 10 mm en modo estándar, la tolerancia de corte láser de salida de fábrica se puede controlar de forma estable. dentro de ± 0.1 mm. Incluso para acero al carbono de 10 mm, que es más sensible a los efectos térmicos, una precisión límite de ± 0.1 mm a ± 0.15 mm puede lograrse.
Este rendimiento extremo rompe por completo los cuellos de botella de procesamiento tradicionales. La confianza proviene de la extracción definitiva de rigidez de la bancada de la máquina por parte de Baison: el equipo está totalmente actualizado con un Reductor de precisión integrado de engranajes y ejes (con el retroceso del lote estrictamente controlado) dentro de 3 minutos de arco), y viene de serie con un aire acondicionado de refrigeración independiente para mantener los componentes eléctricos en un entorno de temperatura constante. Esto elimina la deformación térmica y las microvibraciones durante el funcionamiento a alta velocidad en la fuente física, bloqueando estrictamente el Repetibilidad de los ejes X/Y a ±0.03 mm.

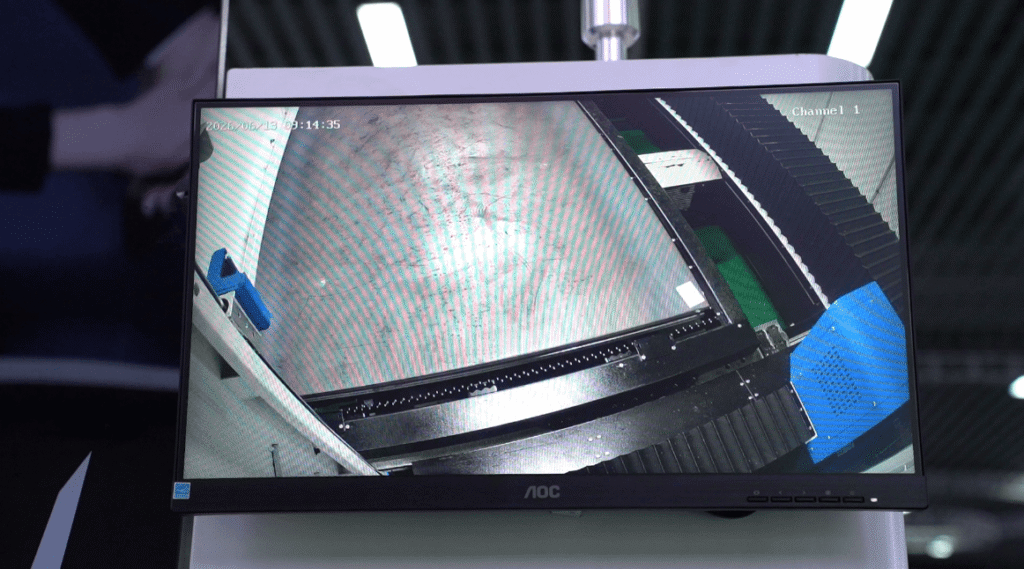

En las inspecciones diarias de fábrica de Baison, rechazamos categóricamente cualquier imagen de archivo falsa.. Todas las piezas de trabajo deben someterse a una reinspección rigurosa por parte de un sistema de medición de la visión máquina de medición de coordenadas (CMM) para garantizar datos veraces y completosSi desea conocer la tabla estándar de tolerancia real y de precisión límite para materiales específicos bajo equipos Baison, le invitamos a solicitarla a nuestro departamento de calidad. informes de inspección de alta definición o recuperar el archivos de muestreo más recientes.
Obteniendo precisión con máquinas de corte por láser
Lograr una alta precisión con las máquinas de corte láser depende de varios factores clave, desde el tipo de láser hasta la habilidad del operario. Analicemos estos puntos con más detalle:
Máquinas láser UV para cortes precisos
máquinas láser ultravioletaPuede realizar cortes precisos para piezas pequeñas. Los láseres UV longitud de onda más corta crea un tamaño de punto más pequeño, lo que permite cortes más finos y tolerancias más ajustadas. Los láseres UV funcionan muy bien para fabricación de productos electrónicos y dispositivos médicosdonde los pequeños detalles y la alta precisión son de suma importancia.
Inspección de piezas de precisión

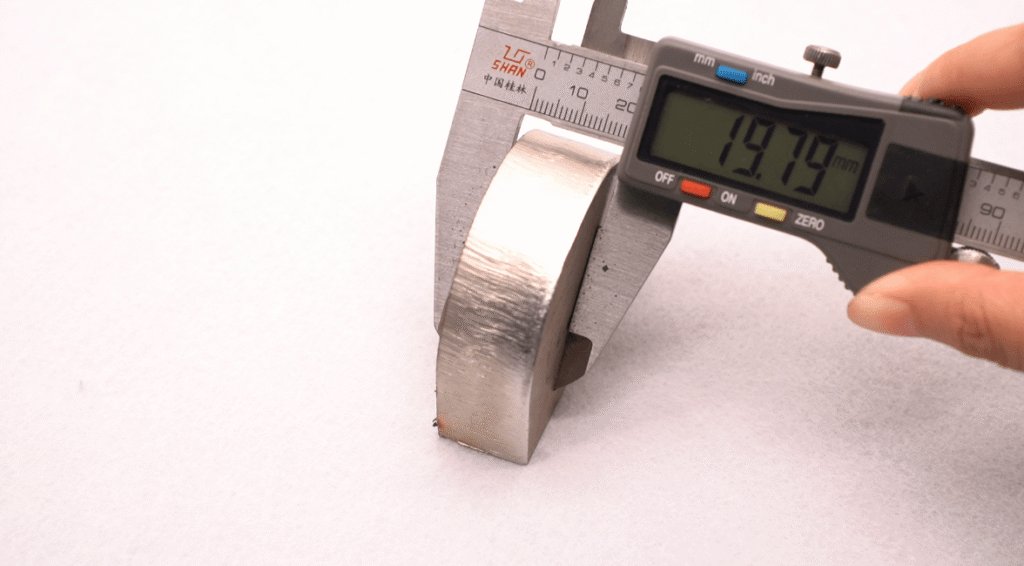

Sería mejor si lo hicieras. comprobaciones visuales y dimensionales Para garantizar que sus piezas de precisión cumplan con las especificaciones, las inspecciones visuales analizan la calidad de la superficie, el acabado de los bordes y cualquier defecto visible.
Las comprobaciones dimensionales confirman queLas piezas tienen el tolerancias correctasEstas comprobaciones se basan en lo que el cliente quiere en detalle para asegurarse de que cada pieza va bien.od enough.
Consejos prácticos para lograr precisión
- Calibración de la máquina: Para mantener su máquina de corte láser precisa, ajústela con frecuencia. Compruebe que el láser esté alineado correctamente, La lente está en buen estado.y todo el sistema funciona bien.
- Preparación de material: Limpie bien sus materiales Para eliminar cualquier suciedad. Cuando tanto tus herramientas como tus materiales estén impecables, obtendrás cortes más limpios y precisos.
- Optimización de parámetros: Cambiar el potencia, velocidad y enfoque del láser Para que coincida con el material y su grosor, consulta fuentes confiables y buenas guías en línea para encontrar la configuración óptima. Este es un trabajo delicado; incluso un pequeño error puede causar problemas.
- Ajuste del enfoque: Compruebe que el láser tenga el enfoque correcto en la superficie del materialHerramientas como los medidores de enfoque pueden ayudarte a conseguir el enfoque correcto para realizar cortes más precisos.
- Mantenimiento y resolución de problemas:Manténgase al día con regular mantenimiento en su máquina de corte láser. Esto incluye la limpieza de la lente y la boquilla. Si detecta algún problema, soluciónelo para evitar tiempos de inactividad y mantener su máquina funcionando correctamente.
En el campo de fabricación de precisión industrialLa rentabilidad principal no está determinada por conceptos superficiales, sino por la precisión extrema a nivel micrométrico entregado mediante una dedicación incansable a las configuraciones principales.
Para máquinas de corte por láser de fibra de alta precisión, láser de baño ha mejorado exhaustivamente sus pruebas de taller y configuraciones técnicas.Tomando modelos convencionales como SH3-H y EC3 Como ejemplos, tanto la precisión de posicionamiento del eje X/Y como la repetibilidad han alcanzado un nivel impresionante. ± 0.03mm / mLa máquina permanece Roca sólida incluso bajo alta aceleración y una Movimiento de corte de aire de alta velocidad de 100 m/min.

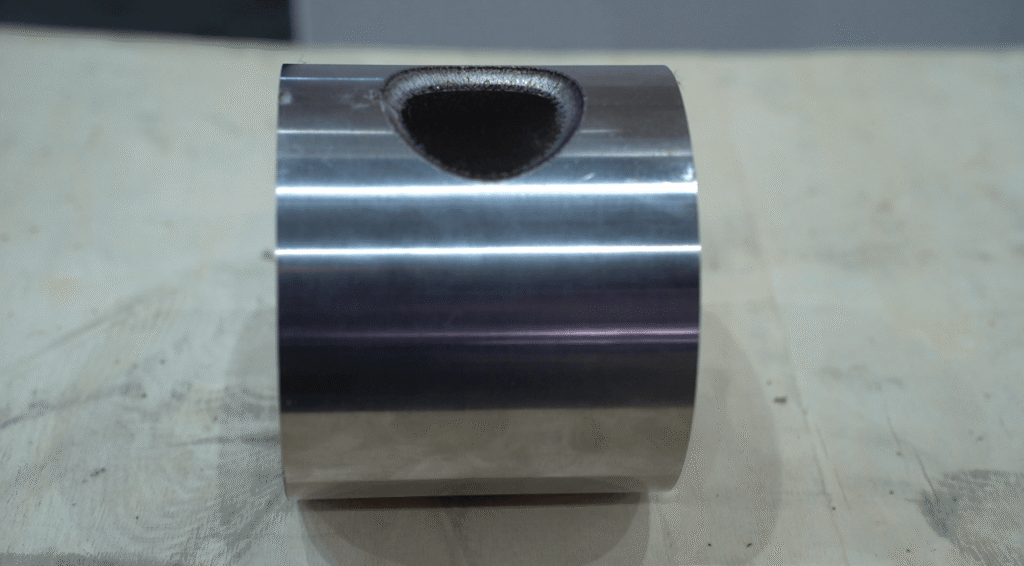

Este nivel de “división de cabellos” control de tolerancia del corte láser El éxito obtenido en las pruebas reales se debe a que Baison rechazó las salidas de eje convencionales atornilladas que utilizan habitualmente los competidores.En cambio, Baison ha actualizado completamente al Reductor de alta velocidad de precisión TECHMECH con eje de salida integradocontrolando la rigidez de la transmisión de engranajes y el juego entre lotes dentro de 3 minutos de arco. combinado con un bancada de máquina soldada tipo pórtico con estructura de panal, un viga de aluminio aeronáutico formado a alta presión en una sola pieza con 4 nervaduras de refuerzo añadidas y una Sistema de lubricación automática de doble depósito de aceite Gracias a sus funciones de memoria, el sistema elimina fundamentalmente las interferencias causadas por el movimiento de las cuchillas y las microvibraciones mecánicas en la precisión del procesamiento..
Esto significa que cuando su fábrica procesa piezas de trabajo exigentes como rejillas densas, microagujeros de precisión o engranajes pequeños, puedes lograr una entrega perfecta con un tasa de defectos extremadamente bajaSi desea presenciar el rendimiento preciso de las muestras de corte reales de Baison bajo un calibrador vernier, no dude en enviar sus planos más desafiantes a nuestro equipo técnico para una prueba. Prueba de corte de prueba gratuita.
Conceptos erróneos comunes sobre el corte por láser
La gente suele tener una idea errónea de lo que se puede y no se puede hacer con el corte por láser. Aclaremos algunas de estas confusiones:
Mito 1: Es para materiales delgados
Podrías pensar que el corte láser funciona en materiales delgados, pero no es así. Es excelente para láminas delgadas, claro, pero con las herramientas adecuadas, puede cortar hasta también cosas más espesas.
Materiales más gruesos: Las máquinas actuales, como los potentes láseres de CO2 o de fibra, pueden cortar materiales de varios centímetros de espesor. Por ejemplo, las cortadoras láser industriales pueden manejar metales como el acero y el aluminio hasta 25 mm de espesor o más.
Versatilidad en MaterialAdemás de los metales, puedes cortar materiales no metálicos más gruesos como madera, acrílico y materiales compuestos. Necesitas Ajusta la potencia, la velocidad y el enfoque del láser. para que combine con el material.
Mito 2: Proceso lento
Algunas personas piensan que el corte láser toma mucho tiempoDe hecho, puede superar a los métodos tradicionales en muchas situaciones.
Velocidad y productividad: El corte láser no hace contacto, por lo que no herramientas fisicas Se desgastan o necesitan ser reemplazados. Puedes seguir cortando sin parar.
Patrones detalladosPara cortar patrones complejos, el corte por láser a menudo supera a los métodos mecánicos. La precisión del láser permite realizar cortes detallados en Uno va.
Automatización :Muchos sistemas láser nuevos utilizan CNC (control numérico por computadora) para optimizar las rutas de corte y reducir los ajustes manuales, haciendo que el proceso sea aún más rápido.
Mito 3: Para ciertos materiales
Otro error común es pensar que el corte por láser funciona en ciertos materiales. En realidad, tiene amplias aplicaciones y puede cortar muchas sustancias diferentes.
Metales:El corte por láser funciona bien en distintos metales, como acero, acero inoxidable, aluminio, latón y cobre. Es necesario ajustar la configuración para cada tipo de metal.
No metales: También es bueno para materiales como plásticos, madera, vidrio, cerámica y telas. Diferentes tipos de láser (como CO2 para no metales y fibra para metales.) se utilizan dependiendo del material.
compositesTambién puedes cortar materiales compuestos. El corte láser maneja múltiples capas de diferentes materiales a la vez, lo que le da una gran ventaja en industrias como aeroespacial y automóviles.
Mito 4: Cuesta demasiado
El corte por láser puede parecer caro al principio. porque las máquinas son caras, pero El proceso es más económico de lo que podrías pensar..
La precisión del corte láser reduce el desperdicio de material., el cual puede ahorrarte dinero con el tiempo. También requiere menos trabajo manual y reparaciones, lo que reduce los costos generales. Además, La rapidez y eficiencia del corte por láser contribuyen a aumentar la producción., haciendolo una buena opción para grandes proyectos.
La importancia del mantenimiento para la precisión del corte por láser
Como en muchas operaciones industriales, el mantenimiento regular desempeña un papel crucial. para garantizar su La máquina de corte láser funciona a su máximo rendimiento y corta con precisión.Las tareas de mantenimiento esenciales incluyen: limpieza del cabezal láser para obtener eliminar el polvo y los residuos, lo que ayuda a evita que el haz se disperse y mantiene la eficiencia de corte..
Comprobar y cambiarpiezas desgastadas, como boquillas y lentes, de forma regular. te permite evitar cortes desiguales y peri largoprobabilidades de tiempo de inactividad. Además, asegurarse de que el El rayo láser está alineado, lo que permite cortes precisos. y te ayuda a evitar resultados de mala calidad.
No cuidar tu equipo tiene un gran impacto en su buen funcionamiento.. Se puede Hacen que los cortes sean menos precisos, provocan que las máquinas se averíen con más frecuencia y cuestan más dinero en reparaciones y piezas nuevas.Para evitar estos problemas, Establezca un horario regular para revisar, limpiar y cuidar sus máquinas., tal como lo sugiere el fabricante.
Asegúrese de que sus trabajadores sepan cómo cuidar las máquinas y Utilice piezas de buena calidad al reemplazar las antiguas.Hacer estas cosas ayuda Mantiene las máquinas funcionando correctamente, garantiza cortes precisos y permite realizar más trabajo..
Preguntas Frecuentes
1. ¿Cuál es el hardware principal que afecta la tolerancia del corte por láser?

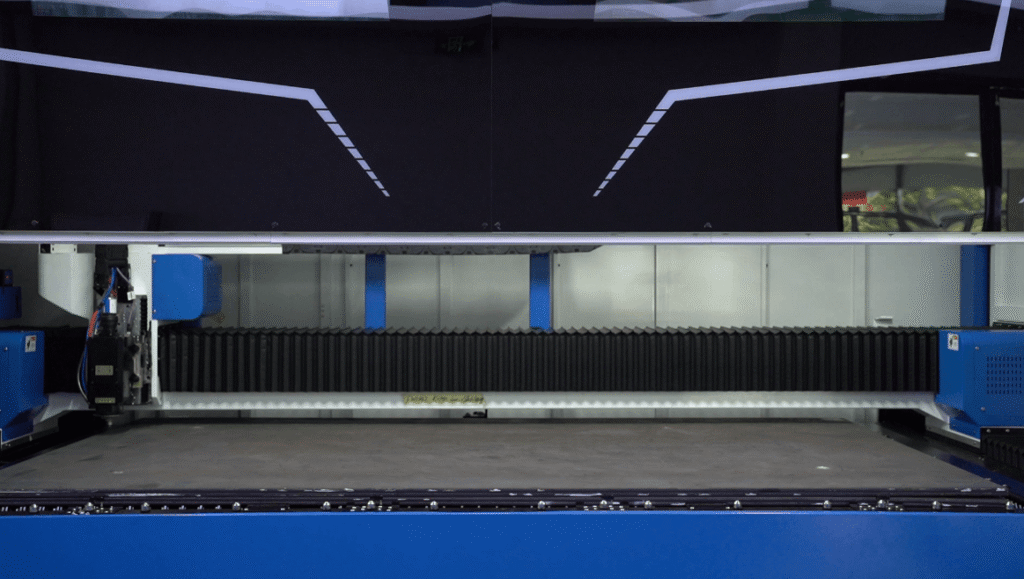

Rigidez de la bancada de la máquina y del sistema de transmisión. Baison actualiza a la Reductor de eje integrado TECHMECH, bloqueando estrictamente la repetibilidad del eje X/Y en ±0.03 mm.
2. ¿Cuál es la tolerancia real de corte láser para placas de 10 mm de Baison?

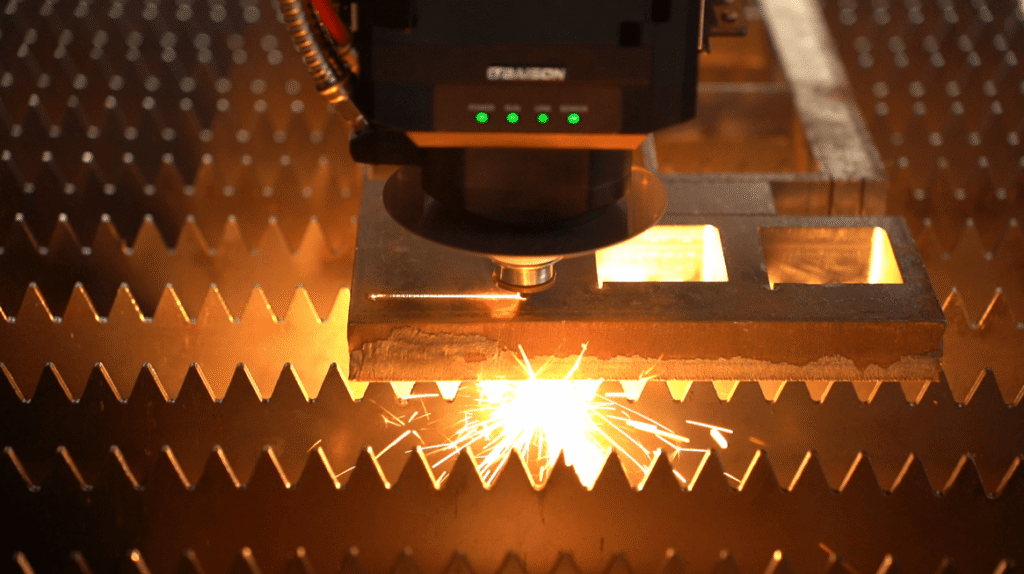

Resultados de las pruebas de campo de 12 kW a 20 kW: El acero inoxidable de 10 mm y la aleación de aluminio se controlan de forma estable. dentro de ± 0.1 mm; El acero al carbono de 10 mm está controlado con precisión. dentro de ±0.1 mm a ±0.15 mm.
3. ¿Por qué el mecanizado tradicional siempre aplica la tolerancia obsoleta de “±0.3 mm”?
Los equipos heredados sufren de mala calidad del haz y gran retrocesoBaison controla el factor de calidad del haz (M2) dentro de 1.1, eliminando así el cuello de botella de precisión para placas medianas y gruesas.
4. ¿Cuál es el error de tolerancia más común al seleccionar o personalizar piezas de alta precisión?

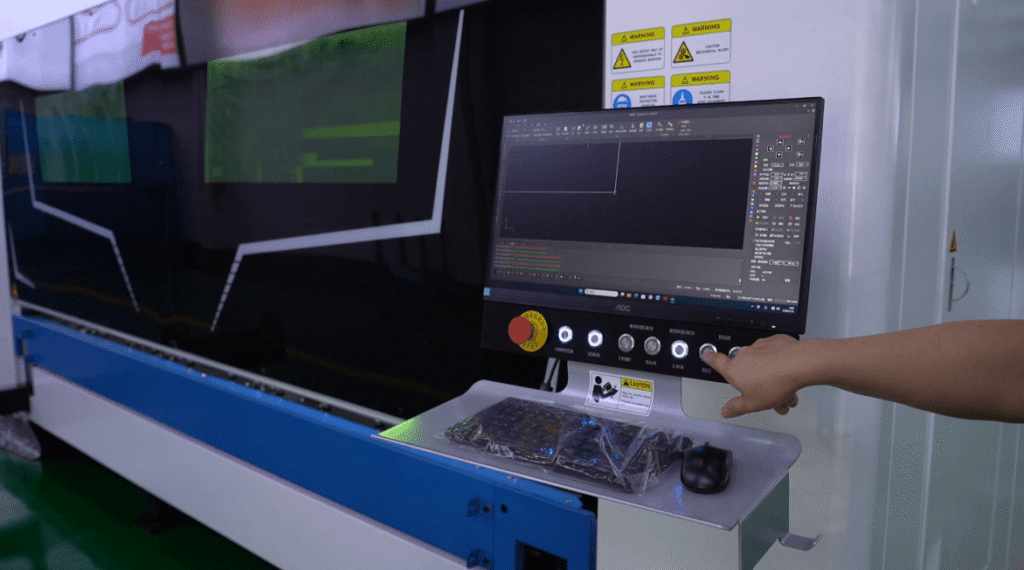

Pasando por alto la dilatación térmica del materialNota: Los parámetros del proceso para ciertos aceros especiales requieren un ajuste preciso en función del entorno. Haz clic aquí para obtener tu solución personalizada y una prueba de corte gratuita.
5. ¿Cómo demuestra Baison que los productos terminados cumplen con la tolerancia de corte láser prometida?
We rechazar imágenes de archivo falsasCada lote de piezas de trabajo se somete a una reinspección rigurosa mediante un sistema de medición de la visión Máquina de medición coordinada (CMM), entregando informes de inspección digitales completos.
Conclusión
Conseguir cortes precisos con láser depende Qué tan buena es tu máquina de corte, qué tipo de material estás cortando y qué grosor tiene, y una planificación cuidadosa de sus diseñosPor eso es importante saber sobre Tolerancias y estándares de corte por láser es clave para hacer cosas con alta precisión.
Cuando tienes el las herramientas adecuadas, los conocimientos y el mantenimiento.El corte láser puede ofrecer tolerancias estrictas y resultados precisosPero es un proceso complicado. Sin el equipo y las habilidades adecuadas, las cosas pueden salir mal rápidamente..
