Cuando pensamos en robots, nuestra mente a menudo evoca personajes de películas de ciencia ficción. Sin embargo, robots industriales son una realidad y desempeñan un papel activo en la fabricación moderna. Entre ellos se encuentran robots de corte por láser multieje reconocidos por su precisión, velocidad y exactitud en el manejo de tareas de mecanizado complejas.
Esta guía profundiza en qué son los robots de corte por láser, sus tipos y sus aplicaciones en diversas industrias.
¿Qué es un robot de corte por láser?
Los robots de corte por láser son máquinas. controlado numéricamente por computadoras (CNC), reprogramable y puede moverse en tres o más ejes. Se trata de máquinas polivalentes que presentan un alto nivel de la automatización y la capacidad de imitar movimientos complejos en el espacio. Para que quede claro, un “brazo robótico de corte por láser de múltiples ejes” y un “cortador láser de plataforma plana de múltiples ejes” entran en la categoría de 'Robots industriales'.
Los robots de corte por láser son máquinas avanzadas que pueden crear diseños complejos a velocidades extremadamente altas sin comprometer la calidad. Su sistema de guía preciso, impulsado por computadoras de alto procesamiento, ofrece una precisión muy superior a las tradicionales máquinas de corte por láser de 2 ejes, mecánicas de múltiples ejes y de corte por plasma.
El movimiento en múltiples ejes se refiere a lo siguiente:
- Eje X: se mueve horizontalmente de izquierda a derecha.
- Eje Y: se mueve horizontalmente de adelante hacia atrás.
- Eje Z: se mueve verticalmente, arriba y abajo.
- Eje A: Gira horizontalmente alrededor del eje X.
- Eje B: Gira horizontalmente alrededor del eje Y.
- Eje C: Gira horizontalmente alrededor del eje Z.
Un cortador láser robótico con grados de libertad en los seis movimientos descritos anteriormente se denomina "robot de corte láser de seis ejes".
Aplicaciones de los robots de corte por láser
Los robots de corte por láser tienen características únicas, lo que los hace altamente aplicables a industrias específicas.
1. Automoción y Aeroespacial
La fabricación de automóviles y aviones requiere componentes complejos que son difíciles de fabricar con medios tradicionales. Es por eso que en dichas industrias se utilizan robots de corte por láser de ejes múltiples para lograr una mayor precisión, una producción optimizada y una innovación continua.
2. Industria médica
La fabricación de equipos médicos requiere una precisión extrema, que se logra fácilmente mediante cortadoras láser de ejes múltiples.
3. Electrónica
Los componentes electrónicos como PCB y semiconductores requieren mecanizado a muy pequeña escala, por lo que es difícil lograr un alto nivel de control utilizando cortadores mecánicos. Por eso los robots de corte por láser prevalecen en esta industria.
4. Industrias que requieren múltiples tareas
Los robots de corte por láser también se pueden modificar reemplazando el cabezal de corte por láser para realizar soldadura láser, constante y marcado. Un nivel tan alto de flexibilidad la convierte en una máquina extremadamente económica y versátil para cualquier industria.
¡Comuníquese con nosotros ahora!
Brindamos a nuestros clientes soluciones láser precisas y rentables.
¿Cómo funcionan los robots de corte por láser?
Quizás le intrigará cómo los robots de corte por láser pueden imitar el movimiento humano durante el mecanizado. Aquí hay un breve adelanto del funcionamiento interno de un robot de corte por láser. Para facilitar la comprensión, hemos dividido la máquina en tres componentes.
1. Fuente láser
Cada robot de corte por láser tiene una fuente láser independiente, como el láser de CO2 y Sistema láser de fibra. La potencia del rayo láser, longitud de onday la intensidad afectan factores como la velocidad de corte, la profundidad de corte, el acabado y la compatibilidad del material. Extracción de humos y gas asistido La operación también juega un papel vital en el mecanizado.
2. Montaje y Componentes

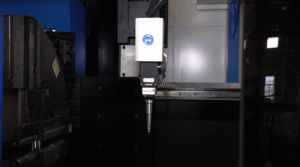

Un robot láser puede ser una máquina de corte por láser de 3, 4, 5 o 6 ejes, gracias a sus complejos componentes y montaje. Normalmente, de vanguardia motores paso a paso, escáneres láser, servomotores, carriles guía lisos y neumáticos y sistemas hidráulicos, todos trabajando al unísono, proporcionan un rango completo de movimiento de 360 grados a la máquina. Es verdaderamente una maravilla de la ingeniería.
3. Software
La automatización y el movimiento complejo en el espacio tridimensional de los robots de corte por láser son posibles gracias a sofisticados software ejecutándose en computadoras de alto rendimiento. Cypcut y Cypone son ejemplos de software de corte por láser. Con el continuo avance, también asistimos a la incorporación de la Inteligencia Artificial en los sistemas de control numérico de estas máquinas. Entonces, el potencial es ilimitado.
5 tipos de robots comunes utilizados para corte por láser
Después de comprender los conceptos básicos, veamos los tipos de robots de corte por láser.
I. Robot cartesiano
Estas son máquinas CNC que se mueven en x, y y z. cartesiano coordenadas. La capacidad de moverse hacia adelante, hacia atrás, hacia los lados, hacia arriba o hacia abajo es el criterio mínimo necesario para calificar como un robot industrial. La máquina de corte por láser de 3 ejes es excelente para tareas repetitivas y producción de piezas de gran volumen.
También hay 4-, 5- y robots de corte láser de 6 ejes que pueden girar horizontalmente alrededor de los ejes x, y y z, mejorando aún más la capacidad de movimiento de la máquina. Los robots de corte por láser de ejes múltiples son excelentes para diseños complejos y procesos de corte de tubos.
También obtendrá los cortes más precisos en estas máquinas, ya que esta disposición permite el máximo control. Además corte por láser y soldadura, estos robots también son buenos para la manipulación de materiales.
Las máquinas de corte por láser CNC vienen en todas las formas y tamaños, pero generalmente no van más allá de un Tamaño de plataforma plana de 2 por 6 metros. Esto es suficiente para producciones de pequeña y mediana escala.
II. Robots de corte por láser de pórtico
Las máquinas de corte por láser robóticas de pórtico son similares a las máquinas CNC automáticas, pero tienen grandes haces de pórtico que impulsan la cortadora láser. Siguen los mismos sistemas de coordenadas cartesianas, pero el sistema de pórtico Permite mecanizar a una escala mucho mayor. No existe un límite superior para el tamaño de la máquina en sí, por lo que depende de los requisitos del proyecto. Verá máquinas de este tipo en industrias con producción a gran escala.
Las máquinas de corte por láser de pórtico 3D de cinco ejes son uno de los sistemas de corte más versátiles, de alta tecnología y eficientes y son el epítome de precisión, exactitud y velocidad. Las cortadoras láser de pórtico tienen construcción abierta, lo que facilita mucho el mantenimiento y manipulación de materiales.
Sin embargo, con las máquinas de corte por láser de pórtico grandes y abiertas, es necesario tener precaución y realizar un mantenimiento regular para protegerlas del entorno externo.
III. Brazo robótico de corte por láser articulado
Robots articulados es solo el nombre científico de Robotic Arms. Sin embargo, son mucho más raros que los robots industriales que comentamos. Estas cortadoras láser con brazo robótico son extremadamente versátiles y pueden realizar mecanizados en ángulos, que son imposibles para las máquinas de corte por láser CNC.
Un brazo robótico de corte por láser de seis ejes puede cortar diseños muy complejos mucho más rápido. Los brazos robóticos son excelentes para diseños que involucran ángulos agudos y curvas en el espacio 3d. Sin embargo, no son tan precisos en comparación, por lo que es una compensación.
Estas máquinas tienen altos costos iniciales, por lo que son más adecuadas para la fabricación altamente especializada, lo que de otro modo sería imposible con los medios tradicionales. Industrias automotriz y aeroespacial Aproveche al máximo estos robots de corte por láser articulados y dinámicos.
IV. Robots SCARA
ESCARA es la abreviatura de Brazo robótico de ensamblaje de cumplimiento selectivo, esencialmente un brazo robótico articulado, como comentamos antes, pero tiene algunas diferencias menores. Tienen menos libertad de movimiento, generalmente de 4 ejes, a diferencia de un brazo robótico de seis ejes completo.
Sin embargo, están diseñados específicamente para tareas que requieren alta repetibilidad y precisión. Los robots SCARA tienen menos articulaciones y vínculos, lo que los hace más fácil de mantener y capaz de Manejo de tareas que involucran altas tensiones cíclicas..
V. Robots paralelos
Robots de enlaces paralelos Tienen 3 o 4 brazos en serie que se mueven al unísono para crear diferentes tipos de movimiento. Esta disposición es bastante común en las máquinas de impresión 3D. Estos robots industriales también son extremadamente eficientes a la hora de recoger y manipular mercancías. Sin embargo, con el corte por láser, sus aplicaciones son limitadas.
¡Comuníquese con nosotros ahora!
Brindamos a nuestros clientes soluciones láser precisas y rentables.
¿Qué materiales pueden cortar los robots láser?
Los robots de corte por láser son muy versátiles y pueden realizar mecanizados en casi cualquier material disponible en el mercado. Sin embargo, no sorprende que determinadas tecnologías láser sean más compatibles con materiales específicos. Por lo tanto, no existe una sola cortadora láser capaz de realizar todas las tareas.
Los modernos sistemas de corte por láser CNC están diseñados de tal manera que sea más fácil cambiar la fuente láser y el cabezal láser, aumentando al máximo la adaptabilidad de la máquina. Además, los robots de corte por láser de múltiples ejes pueden moverse alrededor de bloques de material, creando cortes intrincados y complejos.
Analicemos brevemente algunos materiales y los robots de corte por láser que son compatibles con ellos.
Metales
Acero inoxidable, acero al carbono, acero suave, aluminio y sus aleaciones Se cortan mejor con robots de corte por láser de fibra de varios ejes. Asimismo, las aleaciones de cobre y níquel son compatibles con estas máquinas. Con el poder correcto y parámetros que lo rigen, puede cortar hasta 22 mm de espesor.
Algunas máquinas de corte por láser avanzadas son capaces de mecanizar titanio partes también. La industria automotriz utiliza brazos robóticos láser de fibra de seis ejes para crear curvas y formas intrincadas.
No metales
Los materiales no reflectantes como madera, cuero, vidrio, cerámica y tela se cortan mejor con Cortadoras láser de CO2. Además, muchas industrias también utilizan este tipo de máquinas para corte por láser de acrílico y plexiglás.
Principales ventajas del uso de robots de corte por láser
Los robots de corte por láser son los futuras de la industria manufacturera, y con razón. Estos son los beneficios clave de los robots de corte por láser sobre la maquinaria CNC tradicional.
1. Rango de movimiento y alcance
Los robots multieje ofrecen una amplia gama de movimientos, lo que significa que la máquina ya no se limita a moverse en planos convencionales, como en los mecánicos o corte por plasma. Aunque el mecanizado tradicional tiene su lugar en procesos de mecanizado repetitivos, los robots láser de alta tecnología sobresalen en creación rápida de prototipos de geometrías complejas.
2. Diseño complejo a gran velocidad
Industrias como la aeroespacial exigen una fabricación muy sofisticada; Si no se ejecuta correctamente, puede provocar problemas críticos. Por lo tanto, los robots de corte por láser se han convertido en una excelente opción en estos entornos. Además, los algoritmos CNC de procesamiento rápido ofrecen funciones como "corte de moscas,”ofrece velocidades de mecanizado incomparables.
3. Menor huella
Los brazos robóticos de corte por láser ocupan considerablemente menos espacio en comparación con las máquinas de corte por láser convencionales, lo que hace que la producción sea más limpia y fluida. Sin embargo, los brazos requieren un espacio vertical vacío sin restricciones para moverse libremente en cualquier orientación necesaria para la trayectoria de corte.
4. Trabajo autónomo
Con el software de programación adecuado, los robots de corte por láser pueden funcionar en modo automático, lo que requiere mínima intervención humana incluso para trabajos complejos.
¿Quién puede beneficiarse del uso de robots de corte por láser?
Aunque los robots de corte por láser parecen perfectos para los procesos de mecanizado, es posible que no sean viables para todos los proyectos. Los robots de corte por láser CNC son factibles para Mecanizado de alta velocidad de piezas complejas y creación rápida de prototipos..
Para mecanizados simples y repetitivos, el mecanizado convencional de 2 ejes dará mejores resultados. También, industrias manufactureras de mediana y gran escala Aproveche al máximo los beneficios de los robots de corte por láser. Esto se debe a que el costo inicial del mecanizado multieje es alto, lo que dificulta que las industrias de pequeña escala cubran los gastos.
¿Cuánto cuesta un robot de corte por láser?
Los robots de corte por láser son caros en comparación con sus homólogos tradicionales. Normalmente, las máquinas de corte por láser de ejes múltiples cuestan dentro del rango de $30,000 a $250,000. Asegúrate de encontrar el fabricante correcto y comunicar adecuadamente las necesidades de su proyecto para que pueda obtener una máquina de corte por láser personalizada y adaptada específicamente a su proyecto.
¡Comuníquese con nosotros ahora!
Brindamos a nuestros clientes soluciones láser precisas y rentables.
Preguntas Frecuentes
1. ¿Cómo se comparan los robots de corte por láser con otros métodos de corte?
En comparación con los mecánicos, plasma, chorro de agua, e incluso las cortadoras láser tradicionales de superficie plana, los robots de corte por láser tienen las siguientes ventajas:
- Sobresale en precisión y puede lograr cortes más limpios y detalles más finos.
- Puede trabajar en una amplia gama de materiales.
- Operan más rápido que los métodos de corte tradicionales, lo que mejora la eficiencia de la producción.
- Puede manejar tareas complejas de forma autónoma una vez programado.
- El rendimiento a menudo supera la inversión inicial, especialmente en aplicaciones de corte complejas o de gran volumen.
2. ¿Cuál es el uso del láser en robótica?
La combinación de la robótica con la tecnología láser ha mejorado las cortadoras láser convencionales hasta el punto de que pueden mecanizar rápidamente diseños extremadamente complejos. Ha ayudado a investigadores y diseñadores a crear diseños más dinámicos y complejos, lo que antes era imposible.
3. ¿Por qué la gente utiliza el corte por láser?
El corte por láser es una tecnología de corte rápida, eficiente y eficaz que atrae a personas de todos los campos laborales. Ofrece un desperdicio mínimo de material y los cortes son mucho más suaves que el corte mecánico. Las máquinas de corte por láser se adaptan extremadamente a la automatización, lo que genera menores costos de mano de obra y una mejor producción.
Conclusión
Los robots de corte por láser están mejorando constantemente y las industrias invierten millones en mejorar su practicidad y economía. Nuestra guía sirve como un trampolín hacia el ámbito de los robots de corte por láser multieje, brindando una descripción general de su potencial y arrojando luz sobre el futuro de las máquinas de corte por láser.
