TL;DR Conclusión principal: Al procesar tuberías pesadas, largas y de paredes gruesas, pagar de más a ciegas por sistemas complejos y costosos de 3 o 4 mandriles es innecesario. Baison Laser Máquina de corte de tubos por láser de fibra de alta resistencia con doble mandril V36 logra un 1,000 kg de capacidad de carga y mecanizado de alta precisión para Tubos gruesos de Φ20–360 mm utilizando tecnología avanzada de corte de sobrecarrera, 5 juegos de soportes servo-seguidoresy una estructura rígida de doble mandril.
It Ahorra entre un 20% y un 30% en la inversión de capital inicial. mientras Recortar los relaves hasta 160 mm.Ofrece una actualización automatizada de alto retorno de la inversión y bajo mantenimiento para fabricantes de ascensores, estructuras de acero y maquinaria pesada.
Problemas comunes en la industria: Por qué no debería actualizarse a ciegas a un cortatubos pesado de 3 mandriles.
En la fabricación de ascensores, estructuras de acero pesado, torres eólicas y maquinaria de construcción, el procesamiento de tuberías largas y de gran espesor, de entre 6 y más de 12 metros (como tubos cuadrados grandes, perfiles en U, vigas en I y vigas en H), siempre ha representado un cuello de botella en los talleres. Al seleccionar equipos, muchos propietarios de plantas caen en una mentalidad tradicional: asumen que los tubos más largos y gruesos requieren automáticamente una máquina de 3 o 4 mandriles.
- Costos exorbitantes de los equiposLos sistemas complejos de 3 y 4 mandriles aumentan los gastos de capital iniciales, lo que ralentiza el ciclo de retorno de la inversión (ROI) de una empresa.
- Altos índices de mantenimiento y fallosUn mayor número de mandriles implica un sistema de articulación multieje más complejo y un mayor desgaste diario. Un solo fallo provoca costosos tiempos de inactividad que paralizan la producción en serie.
- Residuos de materiales ocultos: Las máquinas convencionales de alta resistencia a menudo dejan relaves de 300 mm a 500 mm o más debido a limitaciones estructurales, lo que resulta en un enorme desperdicio de acero con el tiempo.
La lógica central de la fabricación moderna es: lograr más con menos¿Puede una estructura de doble mandril altamente estable dominar por completo el procesamiento de tubos gruesos? Absolutamente, y la de Baison lo logra. Serie V36 Fue diseñado precisamente para este propósito.
Ingeniería básica: Cómo la V36 de Baison redefine el corte de tubos de gran espesor con mandriles dobles.
Diseñado específicamente para el procesamiento de tubos de alta resistencia, el Baison's Cortadoras de tubos láser de fibra de montaje lateral con doble mandril, serie V36 (disponible en V36, V36N y V36T Los modelos que admiten longitudes de carga de 6.5 m a 12.5 m desmienten el mito de la industria de que las tuberías pesadas requieren sistemas de múltiples mordazas. Sus ventajas de ingeniería abarcan cuatro dimensiones:
1. Tecnología de corte de sobrecarrera: minimización de los residuos a 160 mm.

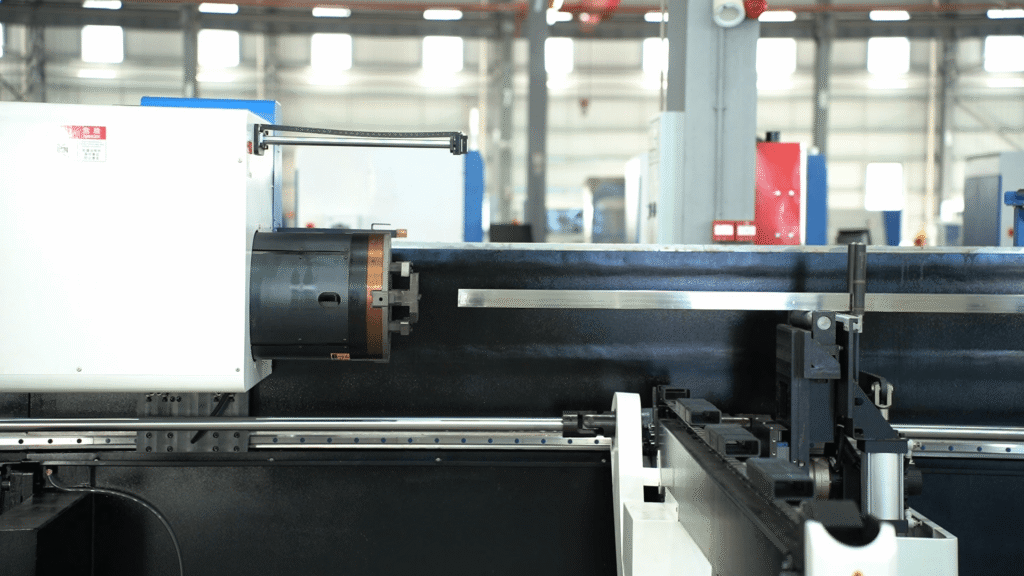

El V36 utiliza un sistema avanzado Estructura de corte con doble mandril y sobrecarrera combinado con un estante de descarga retráctil automático. En comparación con los equipos tradicionales con residuos de más de 300 mm, el V36 controla estrictamente relaves de ≥160 mm, aumentando la utilización de materiales en más de 20% y ahorrando valioso material en cada tubería.
2. Sujeción de alta resistencia y soportes servo-seguidores: Eliminación de la flexión del tubo.

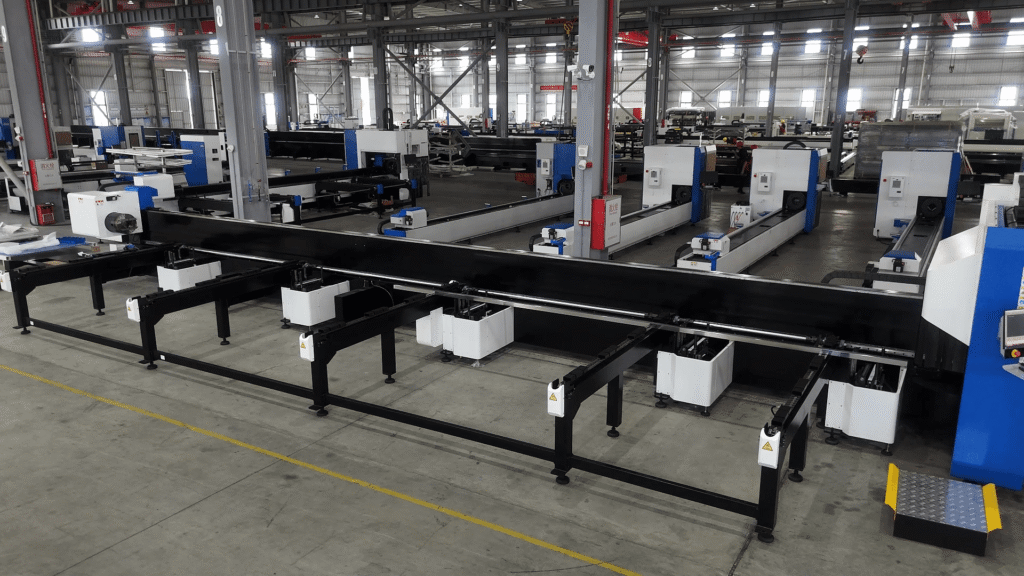

Para combatir el fuerte latigazo y la vibración típicos de los tubos pesados de 6 a 12 m durante la rotación y el corte a alta velocidad, V36T Viene de serie con 5 juegos de abrazaderas de carga de alta resistencia y unidades de soporte servoaccionadas, junto con sensores automáticos de medición de tubos. Compatible con un Carga máxima por tubo de 1,000 kgy manejo tubos redondos Φ20–360 mm y tubos cuadrados de 20–350 mm (hasta 360x360 mm para R > R15), garantiza una estabilidad sólida como una roca durante el mecanizado de alta resistencia.
3. Control de bus FSCUT y centrado inteligente

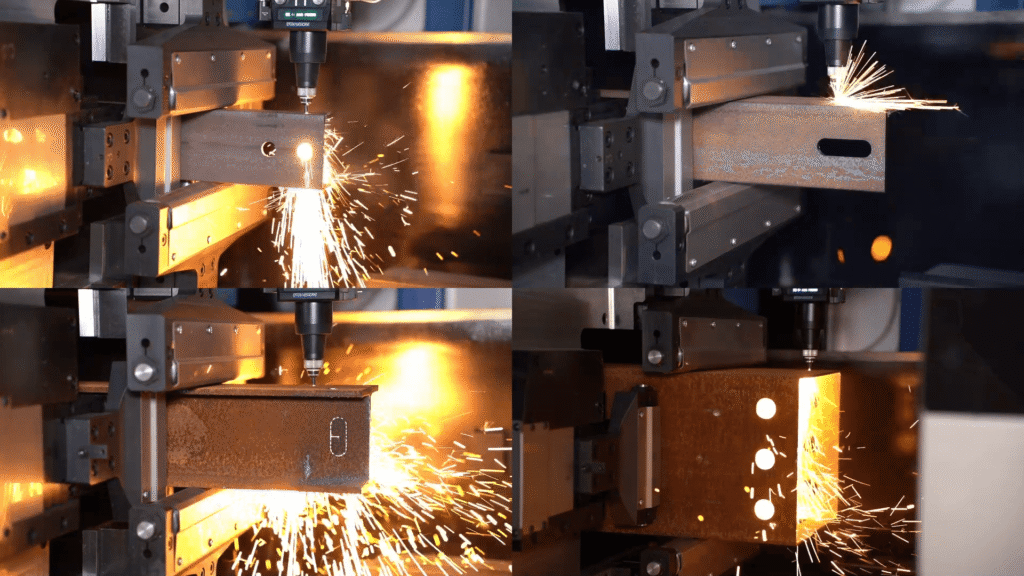

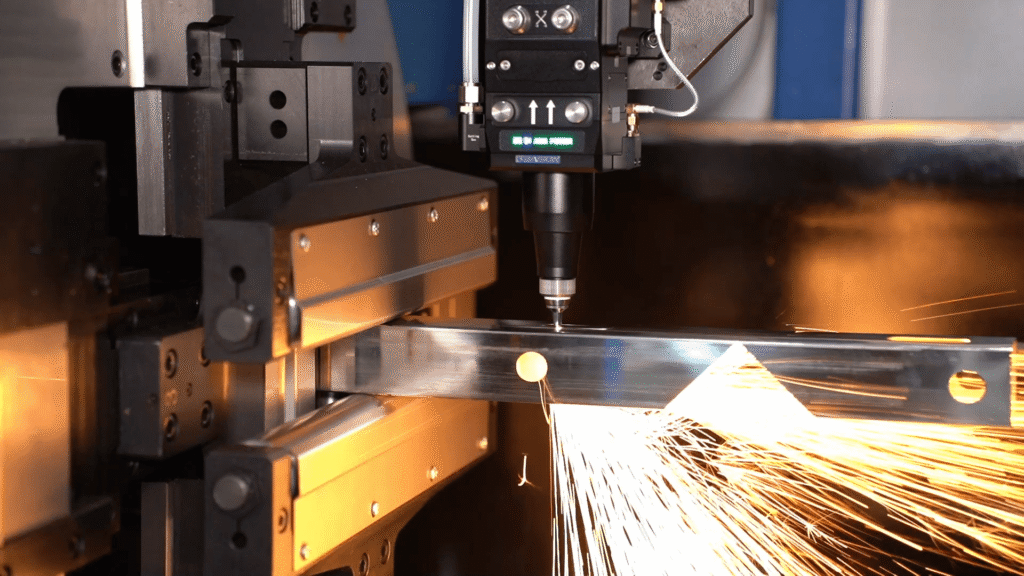

Impulsado por un sistema en tiempo real Sistema de control CNC de bus FSCUT, el V36 admite centrado automático Durante el procesamiento, compensa dinámicamente las desviaciones entre el centro del tubo y el eje de rotación del mandril. Para abordar los complejos desafíos del corte de esquinas, Baison integra un sistema especializado. proceso de reducción de costos, regulando dinámicamente la presión del gas, la potencia máxima y el ciclo de trabajo para obtener biseles más limpios y perfiles impecables.
4. Cama soldada internamente con ciclos de envejecimiento térmico dual.
Construido sobre la base de Baison Cama soldada de alta resistencia patentadaLa estructura se somete a un riguroso proceso. Envejecimiento por vibración, recocido a alta temperatura en un horno de 12 metros a 650 °C.chorro de arena, mecanizado basto y acabado de precisión.
Las superficies de montaje del riel guía se fresan en una sola pasada mediante una centro de fresado de pórtico de gran escala, lo que produce una rigidez excepcional capaz de resistir aceleración máxima de 0.6 G y Velocidad máxima de rotación del mandril: 60 rpm Durante décadas, la precisión se mantuvo constante.
¿Tienes curiosidad por saber si una configuración de doble mandril o de múltiples mandriles optimiza mejor el perfil específico de tus tubos y la producción de tu taller? [Póngase en contacto hoy mismo con nuestros ingenieros de aplicaciones para obtener una consulta técnica personalizada y una auditoría de utilización de materiales.]
Retorno de la inversión: entre un 20 % y un 30 % menos de coste inicial con gastos operativos transparentes.
En el entorno de fabricación altamente competitivo actual, la rentabilidad de los equipos es más importante que nunca. La siguiente comparación contrasta sistemáticamente las configuraciones tradicionales con la serie Baison V36 en términos de inversión inicial, reducción de mano de obra y costos operativos por hora para un modelo de 6,000 W:
| Dimensión económica | Máquina pesada tradicional con mandril de 3/4 | Cortador de alta resistencia Baison V36 con doble mandril |
| Inversión de capital inicial | La complejidad estructural redundante eleva los costos iniciales, lo que prolonga los períodos de recuperación de la inversión. | El diseño de doble mandril de alta estabilidad conserva la capacidad principal, mientras que reduciendo directamente la inversión total entre un 20% y un 30%.. |
| Automatización y reducción de mano de obra | Gran dependencia de la carga y descarga manual, con los consiguientes riesgos para la seguridad. | Estandarizado con estanterías de carga semiautomáticas con accionamiento por cadena y 4 m siguiendo al descargadorapoyando carga máxima de 1000 kg para reducir drásticamente la dependencia de la mano de obra. |
| Coste operativo por hora (modelo de 6,000 W) | Alto consumo de energía y elevados gastos de mantenimiento/consumibles. | • Corte por aire: ~$61.18/hora (~80.9 kW de potencia total, 60.68 kW/hora de potencia + $0.5/hora de consumibles) • Corte con oxinitrógeno/nitrógeno: ~$66.68 a $71.38/hora (Estándares de servicios públicos transparentes y controlables) |
Validación industrial: Rendimiento comprobado desde rieles de ascensores hasta estructuras de acero pesadas.
Como solución diseñada específicamente para el procesamiento de tuberías de gran tamaño, el valor de la serie V36 está demostrado en múltiples sectores de la industria pesada:
| Sector industrial | Requisitos típicos de procesamiento | Mejoras de producción aportadas por V36 |
| Fabricación de ascensores | Tubos cuadrados de paredes gruesas de más de 6 m, perfiles de acero en U, ángulos y soportes para rieles. | Resuelve la carga lenta de grúas aéreas y los relaves excesivos (300 mm+), cumpliendo con los estándares de soldadura de alta precisión y alto volumen para marcas como Melion Elevator, Shenhe Elevator, IFE Elevators y Ningbo Hongda. |
| Estructuras y puentes de acero pesado | Componentes para puentes, estructuras industriales y grandes tuberías de soporte arquitectónico. | Permite el troquelado automatizado de alta velocidad y precisión para acero estructural de gran perfil (Canales de hasta 36C#, vigas en I de hasta 36C#, vigas en H de hasta 350x350 mm). |
| Maquinaria de ingeniería y energía eólica | Plumas principales de 6 a 9 metros, tubos de soporte del chasis y cilindros de la base de la turbina eólica. | Supera las fuertes vibraciones centrífugas de los tubos, lo que aumenta la precisión del ensamblaje y permite una perfecta integración con las líneas de soldadura robótica posteriores. |
Preguntas Frecuentes (FAQ)
P1: ¿Un tubo pesado de 12 metros se combará o se doblará en el medio al usar una configuración de doble mandril?
A: No. El V36T está diseñado específicamente con 5 juegos de abrazaderas de carga de alta resistencia y unidades de soporte servoaccionadasDurante todo el proceso de alimentación y corte rotatorio, estos soportes siguen y sujetan dinámicamente la pieza de trabajo, eliminando eficazmente la deformación causada por el peso propio y la vibración centrífuga durante la rotación a alta velocidad.
P2: ¿Qué potencias y materiales admite la serie V36?
A: Rangos de potencia desde 3,000W a 12,000W combinado con láseres de fibra Raycus o Maxphotonics. Los materiales incluyen acero al carbono, acero inoxidable y aleaciones de aluminio. Para acero al carbono/inoxidable, el espesor de procesamiento por lotes varía desde 1–16 mm (con un límite absoluto de 18 mm), satisfaciendo plenamente las exigencias de la fabricación industrial pesada.
P3: ¿Cómo gestiona Baison la instalación de maquinaria y la formación de operadores para equipos pesados?
A: Baison envía ingenieros profesionales para la instalación y calibración in situ. Los clientes pueden enviar personal a nuestro centro de capacitación para De 2 a 5 días de instrucción intensiva. (que abarca el funcionamiento, el mantenimiento, la seguridad láser, el ajuste de procesos y la resolución de problemas), seguido de pruebas prácticas in situ para garantizar la competencia del personal.
Esto está respaldado por una red global de Más de 200 estaciones de servicio y más de 150 ingenieros de servicio postventa., garantizando Respuesta en 2 horas.
P4: ¿Se pueden personalizar las configuraciones de las máquinas para adaptarlas a un espacio de taller limitado?
A: Sí. La serie V36 ofrece tres modelos distintos: V36 (cargador de 6.5 m / descargador de 3 m), V36N (cargador de 9.5 m / descargador de 4 m), y V36T (cargador de 12.5 m / descargador de 4 m), lo que permite a las plantas configurar de forma flexible el equipo en función de las dimensiones de las instalaciones y las longitudes estándar de las materias primas.
P5: ¿Cómo podemos solicitar un presupuesto y una propuesta técnica personalizados para el modelo V36?
A: Puede ponerse en contacto directamente a través de nuestro sitio web oficial o contactar con Baison Laser. Al compartir sus planos de tubos estándar, especificaciones de espesor de pared y objetivos de producción diarios, nuestro equipo de ingeniería le proporcionará un Informe gratuito y personalizado sobre la configuración de la línea y el análisis del retorno de la inversión (ROI)..
Conclusión y próximos pasos
El procesamiento de tubos pesados de 6 a 12 m ya no requiere pagar de más a ciegas por sistemas de 3 mandriles. Baison's Cortatubos de alta resistencia con doble mandril V36 Aprovecha una arquitectura de doble mandril ágil y altamente inteligente para maximizar su presupuesto de equipo, reduciendo drásticamente el gasto de capital inicial al tiempo que garantiza una precisión micrométrica y el máximo tiempo de actividad mediante el corte avanzado con recorrido excesivo y la estabilidad del seguimiento servo.
Si su taller actualmente se ve frenado por una baja eficiencia en el corte de tubos gruesos, un desperdicio excesivo de material o altos costos de mano de obra, [Envíenos hoy mismo las especificaciones de sus tubos, el espesor de sus paredes y sus objetivos de producción diarios.Permita que nuestros expertos le proporcionen una evaluación personalizada del retorno de la inversión (ROI) de V36 y un plan de diseño de fábrica para que su próxima actualización de equipos se base completamente en datos y esté libre de riesgos.]
